基于偏振敏感光学相干层析的视神经损伤评估

詹煌雄; 张磊; 门淑君; 王嘉敏; 金梓; 霍力; 沈梅晓; 王媛媛

doi:10.12086/oee.2024.240217

光电期刊集群

投稿查稿/专家外审

光电工程

研究论文

基于偏振敏感光学相干层析的视神经损伤评估

作者信息+

Assessment of optic nerve injury with polarization-sensitive optical coherence tomography

Author Information+

出版历程 DOI: 10.12086/oee.2024.240217

2024 Vol. 51, No. 12

在线预览下载(14.7MB) 引用本文 XML下载版权信息 AI智能辅读 AI智能问答 AI思维导图

874 访问数
29 下载数
引用数

摘要

摘要

视神经损伤是视力丧失的主要原因之一，准确评估视神经损伤程度对相关疾病的有效治疗和康复至关重要。本文利用基于保偏光纤元器件构建的扫频偏振敏感光学相干层析系统，对损伤前后的离体猪眼视神经成像，观察视神经内的微观结构，并通过探测光偏振态的斯托克斯参数Q、U、V反映视神经组织内的双折射特性。发现V横截面图对视神经的双折射特性具有较好的表征能力，通过阈值法对V横截面图对应的高双折射区域和无双折射或低双折射区域进行分割。V横截面图中的高双折射区域平均面积和平均高度的演化与视神经的损伤、修复和糜烂存在一定的对应关系。实验表明，偏振敏感光学相干层析对视神经损伤前后的变化具有较好的感知能力，对视神经损伤程度的评估至关重要，可以为视神经损伤的早期诊断和治疗提供重要参考数据。
关键词
Abstract

Optic nerve injury is one of the primary causes of vision loss, so accurately assessing the extent of optic nerve fiber damage is critically important for effective treatment and rehabilitation. In this manuscript, the optic nerves of pig eyes are imaged before and after injuries using a swept-source polarization-sensitive optical coherence tomography system built with polarization-maintaining fiber components. The microstructure and birefringence characteristics of the optic nerve are observed and reflected through Stokes parameters Q, U, and V, representing the polarization state of the detection light. It was found that the V cross-sectional image has good characterization ability for the birefringence characteristics of the optic nerve. The high birefringence region and the non-birefringence or low birefringence region corresponding to the V cross-sectional image were segmented by the threshold method. The evolution of the average area and the average height of the high birefringence region in the cross-sectional image of V can reflect the damage, repair, and erosion of the optic nerve, which indicates that polarization-sensitive optical coherence tomography has a good perceptual ability for changes before and after optic nerve injury and is crucial for evaluating the degree of optic nerve injury, which can provide important reference data for early diagnosis and treatment of optic nerve injury.
Keywords
利益冲突

所有作者声明无利益冲突

HTML全文

1. 引　言

偏振敏感光学相干层析 (Polarization-sensitive optical coherence tomography, PS-OCT)^[15]通过测量光经过样品后偏振态的变化，在常规OCT重建样品内部结构的基础上，增加了对样品内具有双折射特性组织分布的特异性呈现^[16-17]。2023年，Hund等人利用基于偏振度成像的PS-OCT对牙齿进行成像，证明了PS-OCT可用于监测牙釉质脱矿和再矿化过程^[18]。2024年，Xu等人利用PS-OCT成像提供的多参数数据提高组织对比度，评估了皮肤烧伤的严重程度^[19]。2015年，Sugita等人利用PS-OCT对人类视网膜神经纤维束进行了成像。通过沿迹线的新梯度图展示了神经纤维束的特定模式，包括延迟、厚度和单位深度延迟三个参数，这些特定模式有助于青光眼诊断中的神经纤维束分析^[20]。2024年，Parakkel等人利用三输入PS-OCT提取视乳头周围区域的参数，包括视网膜延迟 (retinal retardance, RR)和视网膜神经纤维层厚度 (retinal nerve fiber layer thick, RNFLT)。他们的研究证明了视网膜延迟在评估青光眼各个阶段的诊断性能和结构功能的关联潜力^[21]。可见，PS-OCT比常规OCT具有更高的对比度和更强的成像能力，在探测生物组织内部结构的基础上，还能够识别和量化组织的双折射特性。PS-OCT不仅可以显示组织内部的结构特征^[22]，还可以揭示组织的功能性变化，通过双折射特性的变化，该技术有望能在组织形变前发现视神经的损伤或病变，这对视神经损伤或病变的及时干预和治疗是至关重要的。但是，据我们所知，到目前为止还没有用PS-OCT进行视神经损伤评估方面的研究工作报道。

视神经内的神经纤维具有高双折射特性^[23-24]，本文利用基于保偏光纤器件构建的扫频PS-OCT系统，对离体猪眼视神经进行成像，并通过探测光偏振态的斯托克斯参数Q、U、V反映视神经组织内的双折射特性。研究视神经损伤后2.0 h内的微观结构和斯托克斯参数Q、U、V横截面图的动态改变，探索上述参数对视神经损伤的感知能力和监测作用，为视神经损伤的早期诊断和治疗提供重要参考。离体猪眼视神经实验消除了生理活动 (如血流、代谢等)对实验结果的影响，可以为活体成像提供基础数据和参考。在离体实验中，可以使用比内窥镜具有更大视场的扫描物镜成像系统，能获得更多视神经信息。另外，离体猪眼视神经实验可以对同一位置进行反复成像，便于在相对长的时间范围内评估视神经的损伤，建立视神经损伤模型，为后续活体视神经成像的研究奠定基础。

视神经是起始自视网膜的神经纤维束，是连接眼球与大脑的关键通道，负责将视网膜捕捉到的视觉信号传递至神经系统的中枢部分^[1]。因此，视神经的损伤不仅会导致视力下降，严重时甚至会导致视力完全丧失。视神经损伤的主要原因包括视网膜病变、外伤、缺血和压迫等^[2]，总体发病率为0.7%~2.5%^[3]。视神经的健康状况直接影响着个体的生活质量，研究视神经的结构，评估视神经的损伤，对相关疾病的早期诊断、治疗^[4]和康复^[5-6]至关重要。

光学相干层析 (Optical coherence tomography, OCT)通过分析光谱干涉信号，能够获得生物组织样品的内部结构信息，具有无损伤、非接触、高分辨、成像快等优势^[7]，已被广泛应用于视网膜结构^[8-9]和视网膜神经纤维层厚度的检测^[10-11]。2020年，Christopher等人利用OCT对视神经头部和视网膜神经纤维层进行成像，并基于深度学习^[12]准确预测了青光眼的视野损伤 (glaucomatous visual field damage, GVFD)^[13]。2023年，Wagner等人利用OCT评估帕金森病 (Parkinson's disease, PD)确诊患者的视网膜神经纤维层 (retinal nerve fiber layer, RNFL)、神经节细胞内丛状层 (ganglion cell inner plexiform layer, GCIPL)和内核层 (inner nuclear layer, INL)的厚度，研究与PD相关的视网膜标志物^[14]。

2. 原理与方法

2.1 扫频PS-OCT系统

图1所示是所构建扫频PS-OCT系统的实验装置，所用光源为中心波长位于1310 nm的扫频激光器 (Thorlabs，型号：SL132120)，输出激光的平均功率为28 mW，扫频速率为200 kHz，扫频带宽为100 nm，扫频占空比大于50%。为了便于系统集成，激光器内部嵌有一套马赫-曾德尔干涉仪和高速光电探测器，马赫-曾德尔干涉仪产生的干涉光信号经过高速光电探测后产生k-clock时钟信号。扫频激光器的输出光被偏振控制器调整为偏振方向和保偏光纤快轴平行的线偏光，然后由两个分光比为50/50的偏振保持光纤耦合器分束到迈克尔逊干涉仪的参考臂和样品臂。在参考臂中，线偏振光经光纤准直器准直后通过一个与其线偏方向夹角为22.5°的1/4波片，镜面反射后再次通过1/4波片，由光纤准直器耦合入保偏光纤耦合器，此时线偏光的偏振方向与保偏光纤快/慢轴的夹角为45°，保证来自参考臂的光可以与各种偏振态的样品光发生干涉。在样品臂中，线偏振光经光纤准直器准直后通过一个与其线偏振方向夹角为45°的1/4波片后形成圆偏振光，经过扫描振镜对和聚焦透镜后，聚焦在样品中，从而充分采集样品内双折射成分的偏振信息。从样品臂和参考臂耦合至保偏光纤耦合器的光发生干涉后到达偏振分束器，干涉光被分解为偏振方向分别与保偏光纤快/慢轴平行的线偏分量，并分别由光电平衡探测器检测，所检测到的相干光谱数据经高速数据采集卡存储至电脑。PS-OCT系统中的振镜对控制激光在样品中扫描形成4 mm×4 mm的方形视场，所采集的三维数据包含1024 pixel×800 pixel×800 pixel。所构建PS-OCT成像系统的轴向分辨率为5.8 μm，横向分辨率为15 μm。

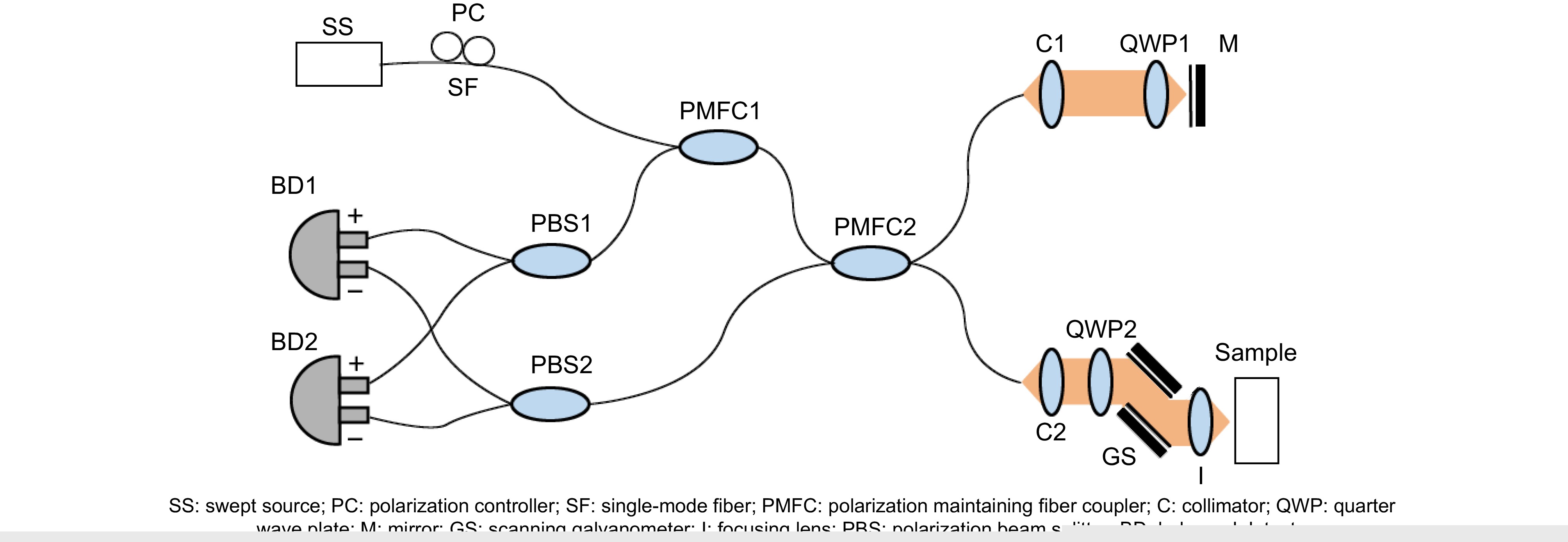

图 1

PS-OCT系统实验装置

Figure 1.

Experimental setup for the PS-OCT system

下载: 全尺寸图片幻灯片

2.2 样品准备和数据采集

凌晨去屠宰场取现宰杀健康猪的眼睛2只，置于生理盐水中，带回实验室，解剖获得视神经，将离体视神经置于载玻片上，并在视神经周围滴3~5滴生理盐水防止视神经风干。将放有视神经的载玻片置于PS-OCT系统样品臂聚焦透镜下方，将样品调至合适的高度，进行一次PS-OCT数据采集作为基线。然后，使用镊子将位于PS-OCT视场中心附近的视神经夹伤，模拟视神经受到的物理性损伤，即时对损伤视神经进行PS-OCT成像，并开始记时。后续，不再对视神经进行任何操作，直至所有数据采集完毕。同时，除了控制PS-OCT系统中的振镜对使光束在固定视场范围内扫描外，保持PS-OCT系统中其它元器件不发生任何变动，当计时器到达0.5 h、1.0 h和2.0 h时对损伤后的视神经分别进行一次PS-OCT数据采集。10天共取20只猪眼睛，其中4只猪眼睛的视神经在解剖过程中受到了损害，对剩余16只猪眼睛的视神经进行了PS-OCT数据采集。视神经损伤后的几个小时内会产生急性炎症反应，受损神经元可能经历凋亡或坏死，神经纤维的排列发生改变。通过设置的时间间隔可以分阶段观察视神经损伤前后的变化。

2.3 数据处理

PS-OCT系统中两个平衡探测器接收到的信号可以写为^[25-26]

式中：R_S,F (z)表示深度z处样品的反射率，A_S,F (z)和φ_S,F (z)分别表示干涉信号的幅值和相位，下标变量S和F分别对应线偏方向与保偏光纤慢轴平行的信号和线偏方向与保偏光纤快轴平行的信号。通过计算可得斯托克斯矢量元素 (I, Q, U, V)^[27]：

A_{F} (z) = \frac{\sqrt{R_{F} (z)}}{2 \sqrt{2}} \cos [φ_{F} (z)] ，

A_{S} (z) = \frac{\sqrt{R_{S} (z)}}{2 \sqrt{2}} \cos [φ_{S} (z)] ，

\begin{aligned} I = & ⟨ {A_{S}}^{2} ⟩ + ⟨ {A_{F}}^{2} ⟩, \\ Q = & ⟨ {A_{S}}^{2} ⟩ - ⟨ {A_{F}}^{2} ⟩, \\ U = & 2 ⟨ A_{S} A_{F} \cos (φ_{F} - φ_{S}) ⟩, \\ V = & 2 ⟨ A_{S} A_{F} \sin (φ_{F} - φ_{S}) ⟩ . \end{aligned}

3. 实验结果与讨论

为了定量分析斯托克斯矢量元素V横截面图中蓝色区域在视神经损伤前后不同时间点的变化，我们对视神经区域内的斯托克斯矢量元素V进行了阈值分割。设定阈值为 −0.25，当V的取值位于[−1, −0.25]区间内时，其值保持不变；当V的取值位于 (−0.25, 1]区间内时，对其值再赋值为1。图3中视神经损伤前后不同时间点V横截面图进行阈值分割后的结果显示于图4(a-e)中。在视神经损伤前后各时间点，对16只猪眼视神经的V横截面图分别做阈值分割 (所设定的阈值均为−0.25)，获得各时间点16只猪眼视神经V横截面图中高双折射部分所对应非1元素的分布。在各时间点，求16只猪眼视神经V横截面图中非1元素像素数的平均值和标准差，然后与横向分辨率及轴向分辨率相乘获得各时间点视神经V横截面图中高双折射区域的平均面积和标准差，在图4(f)中用黑色曲线表示。视神经损伤前V横截面图中非1元素所对应的高双折射区域平均面积为9.3×10⁵ μm²，损伤后即时成像所获得的V横截面图中非1元素所对应的高双折射区域平均面积减少为5.4×10⁵ μm²。随着损伤后时间的变长，V横截面图中非1元素所对应的高双折射区域平均面积有所增加，在1.0 h后增加为7.1×10⁵ μm²。随着视神经损伤后时间的继续延长，损伤发生2.0 h后，V横截面图中非1元素所对应的高双折射区域平均面积再次减小为4.9×10⁵ μm²。实验过程中，虽然保持样品和PS-OCT系统中除振镜外的元器件不发生任何变动，但是，在实验过程中，系统难免会受到微小振动或温度变化的影响，所采集到的图像会存在一些偏移，所以会对V横截面图中非1元素对应面积的计算引入一定的误差。为了降低图像偏移对视神经内双折射特性定量分析的影响，对阈值分割后V横截面图中非1元素数按列进行降序排序，在每张V横截面图中取排在前20的列像素数进行平均，作为该张V横截面图非1元素对应的列像素数；然后求各时间点16只猪眼视神经V横截面图中非1元素列像素数的平均值和标准差；最后与轴向分辨率相乘获得各时间点视神经V横截面图中高双折射区域的平均高 (厚)度和标准差；其演化规律如图4(f)中红色曲线所示。当损伤发生时，其平均高度从损伤前的506 μm即时下降到343 μm。在损伤发生0.5 h和1.0 h后的测量中，其平均高度分别恢复至426 μm和456 μm。但是，在损伤发生2.0 h后的测量中，其平均高度再次下降至296 μm。V横截面图中非1元素对应平均高度在视神经损伤前后不同时间点的演化规律和V横截面图中非1元素对应平均面积的演化规律是一致的，都呈现为上下倒置的“N”字形，这是视神经损伤后神经修复和组织糜烂两种机制共同作用的结果。

图3为一只离体猪眼视神经损伤前后不同时间离体视神经结构和斯托克斯矢量元素Q、U、V横截面图，所有横截面图分别来自三维结构和三维Q、U、V数据中帧数相同的一帧。其中，图3(a)对应的行是视神经损伤前获得的基线数据图，图3(b)对应的行是视神经损伤后即时获得的数据图，图3(c-e)对应的行分别是视神经损伤后0.5 h、1.0 h和2.0 h获得的数据图。Str列中的横截面结构图是将双通道数据相加后再归一化所得到的。将视神经损伤后即时采集到的横截面结构图和视神经损伤前采集的横截面结构图相比，可以发现信号强度在所有深度方向上普遍有所增强，且层状结构的清晰度也有所增强。随着视神经损伤后时间的变长，横截面结构图中的信号增强效应变得越发显著，这是因为视神经损伤后坏死细胞逐渐增加，组织糜烂导致了散射效应的增强^[28-29]。同时，层状结构交接界面附近的信号变得非常强，意味着视神经层状结构附近存在强散射现象，预示着离体视神经损伤后在层与层之间产生了水肿。然后，观察Q、U、V横截面图，其中Q、U横截面图可以清晰地界定出视神经的上表面。但是，对下表面的界定比较困难，这是因为下表面的信号整体偏弱。U横截面图中视神经内部区域所呈现的蓝色和背景颜色一致，是视神经损伤后层与层之间产生水肿这个推断的另一证明。在V横截面图中，因为视神经上表面颜色和背景颜色非常接近，所以难以准确界定视神经的上表面。但是，包裹在视神经表层的仅存在微弱双折射效应的神经鞘膜在V横截面图上显示的颜色和背景颜色接近，而富含高双折射神经纤维的视神经组织内部区域在V横截面图中显示的颜色和背景颜色具有明显的差异，预示着V横截面图具备识别高双折射组织的能力^[30]。V横截面图中的蓝色部分表征视神经内具有高双折射特性的组织分布，可以反映视神经纤维的排列规则情况^[31]。在V所对应的列中，可以观察到视神经损伤前V横截面图中蓝色区域面积最大，在被损伤后的即时成像V横截面图中蓝色区域面积突然变小, 预示着视神经损伤后双折射特性显著变差，纤维取向变得高度紊乱，与未损伤时的高双折射有序排列截然不同。随着视神经损伤时间的变长，在0.5 h和1.0 h后的V横截面图中蓝色区域面积有所反弹，这是损伤后视神经有一定修复能力的一个佐证^[32-33]。但是，随着视神经损伤后时间的进一步变长，V横截面图中蓝色区域的面积又重新变小，这归因于离体视神经组织的糜烂^[34]。

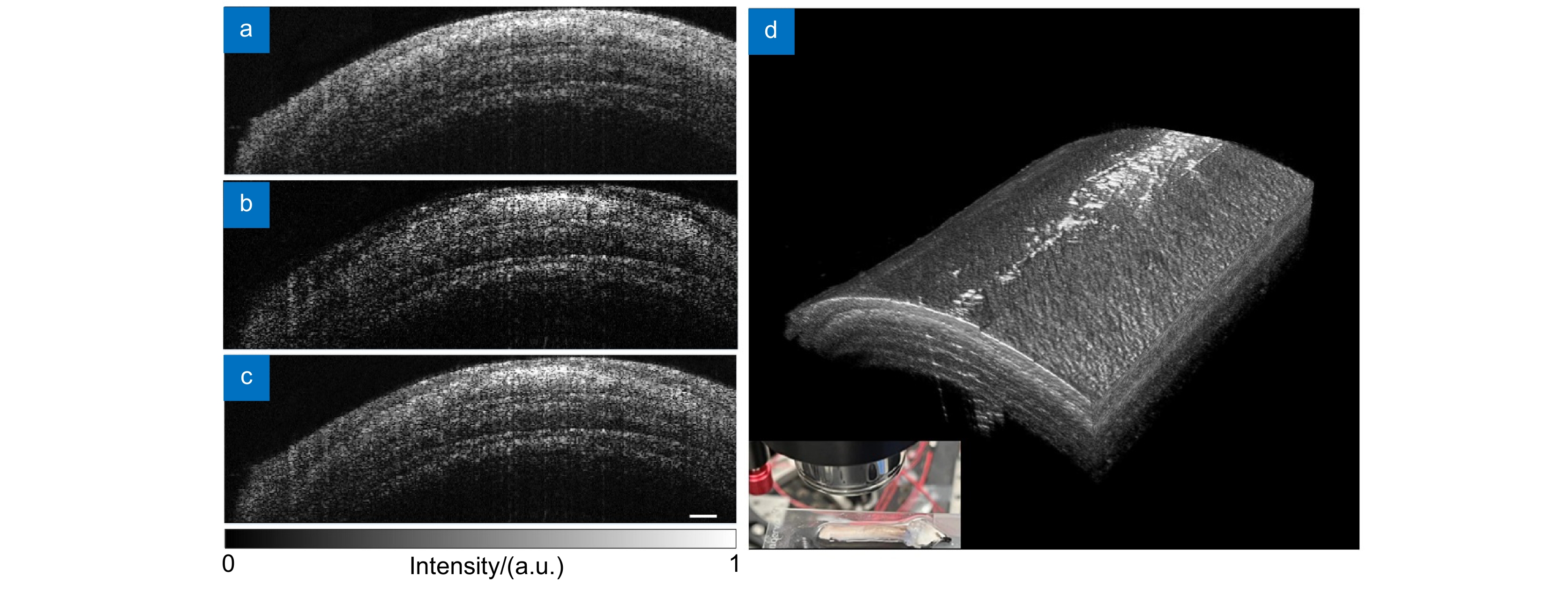

图 2

离体视神经损伤前结构图。(a)慢轴通道横截面结构图；(b)快轴通道横截面结构图；(c)合成通道横截面结构图；(d)三维结构图。标尺为200 μm

Figure 2.

Structure images of ex vivo optic nerve before injury. (a) Cross-sectional structure image of slow axis channel; (b) Cross-sectional structure image of fast axis channel; (c) Cross-sectional structure image of dual-channel composition; (d) 3D structure image. Scale bar of 200 μm

下载: 全尺寸图片幻灯片

实验共采集了16只猪眼视神经的数据，每只猪眼视神经结构和斯托克斯矢量元素Q、U、V的基本特征及损伤前后随时间演化的规律都是类似的。其中，图2所示为其中一只离体猪眼视神经损伤前的结构图。为了观察PS-OCT系统中线偏方向分别与保偏光纤快轴和慢轴平行的两通道所获样品结构图像的差异，我们从两通道所获样品三维结构数据相同位置处分别抽取一帧横截面图像进行比较，如图2(a, b)所示。图2(a)所示为线偏方向与保偏光纤慢轴平行的通道所获得的视神经横截面图，其视觉效果更匀称，包含有更多结构的细节信息。这是因为样品臂中与光纤快轴之间夹角为45°的1/4波片会将偏振没有发生大幅变化的与保偏光纤快轴平行的线偏成分旋转90°，变为偏振方向与保偏光纤慢轴平行的线偏分量。图2(b)所示为线偏方向与保偏光纤快轴平行的通道所获得的视神经横截面图，它包含有更多视神经组织结构的轮廓信息，视神经横截面中的层状结构也得到了更好的显示。另外，组织深部的结构信息比图2(a)中显示的更清晰。线偏方向与保偏光纤快轴和慢轴分别平行的两通道结构数据之间存在一定的互补作用，于是将图2(a)和图2(b)中的结构数据相加后再做归一化，得到具有更好展示效果的结构图，如图2(c)所示，它所包含的信息更全面，既包含有丰富的细节结构信息，对层状结构的轮廓也有较好的展示。图2(d)是对线偏方向与保偏光纤快轴和慢轴分别平行的两组三维结构数据相加后再做归一化重构出的三维视神经结构图，视神经内部的层状结构也非常清晰。图2(d)中左下角的插图是置于聚焦透镜下的离体猪眼视神经。

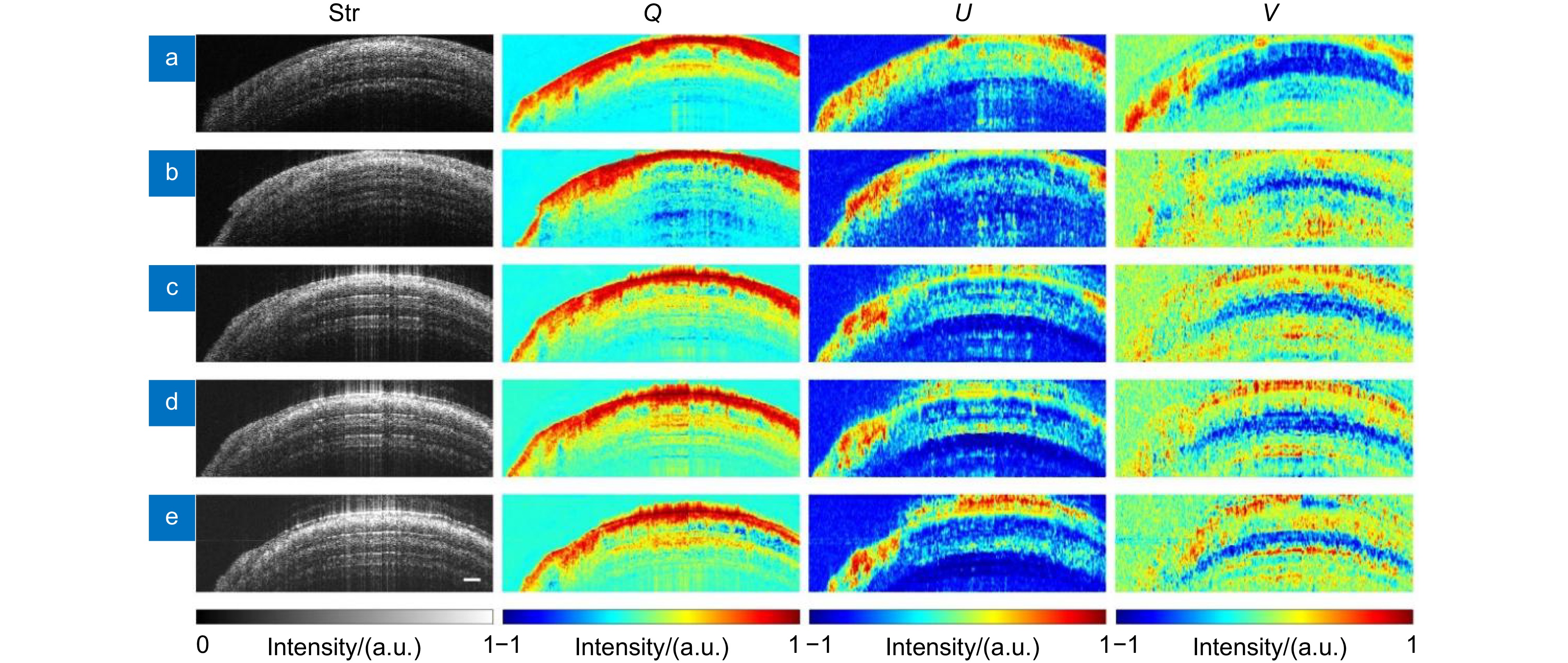

图 3

视神经损伤前后不同时间点离体视神经结构和斯托克斯矢量元素Q、U、V横截面图。(a)损伤前； (b)损伤后即时；(c)损伤后0.5 h；(d)损伤后1.0 h；(e)损伤后2.0 h

Figure 3.

Cross-sectional structure and Stokes vector elements Q, U, V images of the ex vivo optic nerve at different time points before and after injury. (a) Before injury; (b) Immediately after injury; (c) 0.5 hours after injury; (d) 1.0 hours after injury; (e) 2.0 hours after injury

下载: 全尺寸图片幻灯片

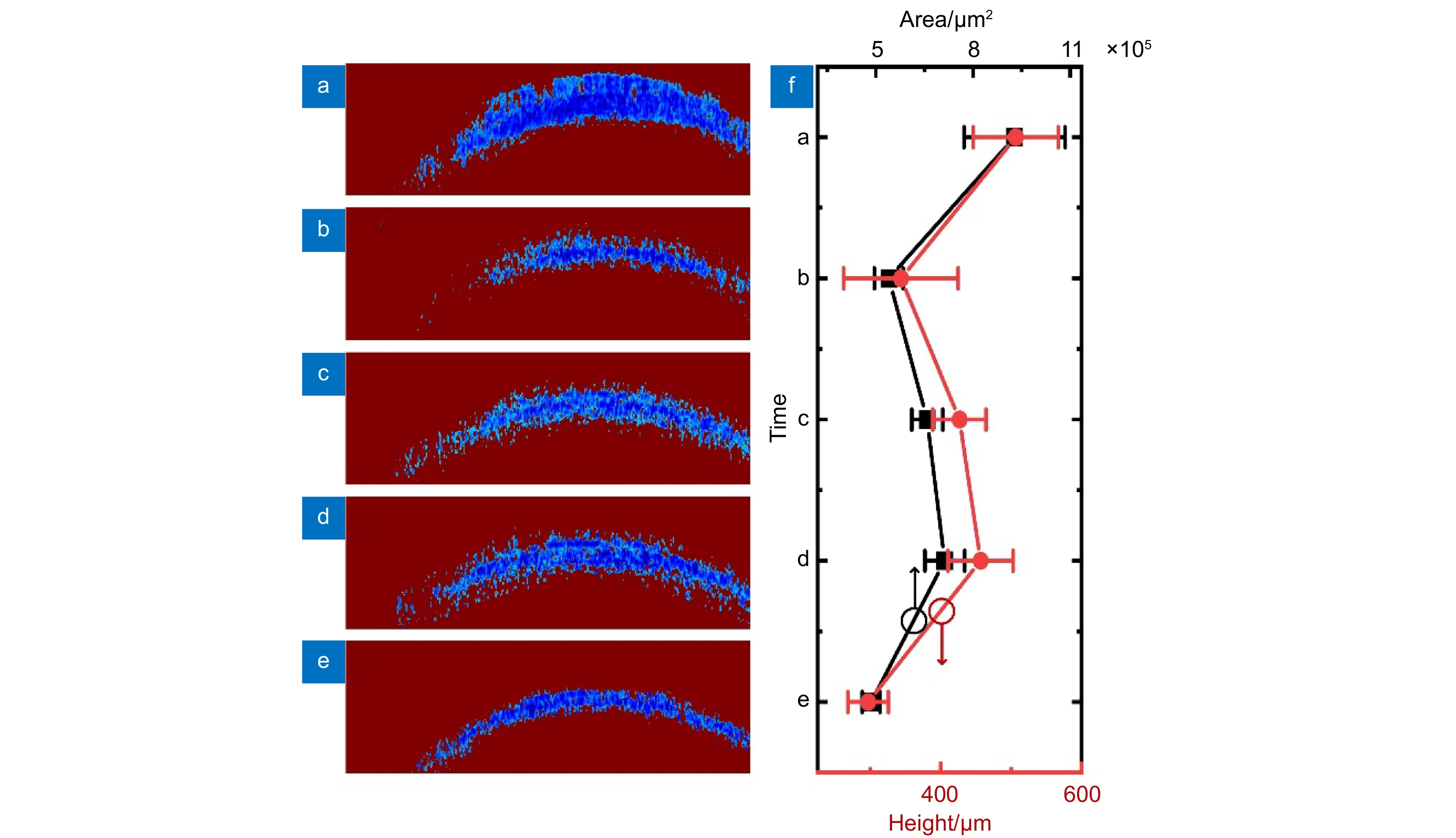

图 4

分割后的视神经损伤前后不同时间点斯托克斯矢量元素V横截面图。(a)损伤前；(b)损伤后即时；(c)损伤后0.5 h；(d)损伤后1.0 h；(e)损伤后2.0 h；(f) V横截面图中非1元素对应面积和高度的平均值及标准差在视神经损伤前后不同时间点的演化

Figure 4.

Segmented cross-sectional Stokes vector element V images of the optic nerve at different time points before and after injury. (a) Before injury; (b) Immediately after injury; (c) 0.5 hours after injury; (d) 1.0 hours after injury; (e) 2.0 hours after injury; (f) The evolution of the average and the standard deviation of the area and height corresponding to non-1 elements in the cross-sectional images of V at different time before and after optic nerve injury

下载: 全尺寸图片幻灯片

4. 结　论

本文利用基于保偏光纤元器件构建的扫频PS-OCT系统对损伤前后的离体猪眼视神经进行成像，研究通过视神经的微观结构和表征探测光偏振态的斯托克斯矢量元素Q、U、V对视神经的损伤程度进行评估。随着视神经损伤后时间的变长，横截面结构图中的信号整体逐渐增强，归因于坏死细胞的增加和组织糜烂导致了散射效应的增强。损伤后视神经层状结构交接界面附近的信号变得特别强，预示着离体视神经损伤后在层状结构之间产生了水肿。通过对视神经损伤前后斯托克斯矢量元素Q、U、V横截面图像的研究，发现仅存在微弱双折射特性的神经鞘膜组织所对应的V取值和背景比较接近，而具有高双折射特性的神经纤维组织对应的V值位于[−1, −0.25]区间内，在V横截面图中表现为蓝色，和背景颜色具有显著的差异。通过阈值法对V横截面图进行分割，使具有高双折射特性神经纤维对应的位于区间[−1, −0.25]的V值保持原值，将无双折射或低双折射区域对应的V再赋值为1。研究V横截面图中非1元素对应面积平均值和高度平均值随视神经损伤前后不同时间点的演化规律，发现其变化与视神经的损伤、修复和糜烂存在一定的对应关系，证明PS-OCT在视神经成像中具有非常大的优势和必要性。这表明PS-OCT对视神经损伤程度具有较好的评估能力，可以为视神经损伤的早期诊断和治疗提供重要的参考依据。未来的研究将进一步优化成像和分析方法，探索PS-OCT在更多神经损伤评估中的应用，并进行在体实验，研究视神经损伤的发病和修复等病理机制。
