Multi-scale image retrieval based on HSV and directional gradient features

1.   引言

将改进的颜色特征与其他特征相结合的系统虽然有较好的鲁棒性，但由于待检索图像存在目标相似、背景复杂等问题，导致图像的多特征信息提取时间长、特征维度高。并且对于不同角度旋转变化的数据集，图像的纹理特征难以提取，导致现有的图像检索系统对此类数据集检索性能不佳。针对目前图像检索算法存在的旋转变化鲁棒性差、特征维度高和检索时间长的问题，本文提出一种基于颜色特征与改进方向梯度特征的多尺度图像检索方法。首先，考虑到传统HOG方法在检索过程中对图像旋转变化的不适应性，本文引入融合主曲率的多尺度改进方向梯度直方图算法(principal curvatures-fast histogram of oriented gradients，P-FHOGs)，在多尺度高斯空间内分析图像表面的局部几何曲率信息，以提高检索对于目标物体不同角度的旋转鲁棒性。同时，利用HSV颜色空间提取图像整体的颜色信息，并将颜色特征与改进方向梯度特征融合，得到基于颜色与改进方向梯度特征的图像检索方法(color and principal curvatures-fast histogram of oriented gradients，CP-FHOG)，进一步提高了特征提取的有效性。实验证明，本文提出的方法可以达到快速、有效的检索需求，在图像标准数据集中检索准确率显著提高。

图像检索的目的是从大规模数字图像数据库中查看、搜索和恢复图像，随着计算机视觉与数字媒体的迅速发展，图像检索已广泛应用于搜索引擎、数字图书馆、医学图像管理等领域^[1]。图像检索方法可以分为两类：基于文本的图像检索(text-based image retrieva，TBIR)方法和基于内容的图像检索(content-based image retrieva，CBIR)方法。TBIR方法通过人工标注将关键字、字幕等描述作为属性添加到图像中，图像所附的属性很大程度上取决于标注者的主观感知，无法涵盖查询的全部范围，该方法不仅耗费人力，且无法准确检索图像。CBIR方法从图像中提取颜色、纹理和形状等视觉特征^[2]，以此作为标准结合机器学习进行图像检索，无需人工标注，提高了检索准确率，节省检索时间，成为该领域的研究热点。

特征提取是通过图像整体和局部的特征信息，获取特征描述符用于检索^[3]，是CBIR方法的关键步骤，决定着检索的效率与准确率。近年来，尺度不变特征(scale-invariant feature transform，SIFT)、加速鲁棒特征(speeded up robust features，SURF)、方向梯度直方图(histogram of oriented gradient，HOG)、局部二值模式(local binary pattern，LBP)、区域特征提取算法(maximally stable external regions，MSER)、高斯差分算子(difference of Gaussian，DoG)等特征描述符表现优秀，在CBIR中得到了广泛的应用^[4]。Agarwal等^[5]将方向梯度直方图(HOG)应用于CBIR方法中，有效地提高了检索的准确率。Rui等^[6]提取梯度场方向梯度直方图(gradient field histogram of oriented gradient，GF-HOG)实现了有效的草图检索。Joolee等^[7]将梯度方向的三值直方图(ternary histogram of oriented gradient，THOG)用于视频检索，达到了良好的效果。基于描述符的算法对检索精度有很大程度的提高，但由于图像中包含多种视觉特征，仅使用一种特征难以达到精确的检索效果。为了解决这一问题，学者提出了将多种特征融合的图像检索系统。其中，颜色特征作为最常用的视觉特征，在图像检索中发挥重要的作用。Cheng等^[8]提出一种基于结合颜色特征与HOG特征结合的图像检索算法，取得了不错的效果。Pavithra等^[9]利用颜色矩信息、LBP特征和Canny边缘检测方法，提取图像的纹理和边缘特征，实现了对相似图像的快速响应和有效检索。Bella等^[10]提出了一种基于灰度共生矩阵和HSV(Hue, Saturation, Value)颜色矩的图像检索系统，融合图像的信息特征，增强了系统的检索性能。Dhiman等^[11]利用RGB通道对图像进行离散小波变换，再利用灰度共生矩阵与改进的LBP特征进行纹理信息融合，达到了高效的图像检索效果。Danapur等^[12]将RGB颜色空间转换为HSV颜色空间，利用旋转局部二值模式(robust local binary pattern，RLBP)描述符提取纹理特征。Khwildi等^[13]提出了一种基于HSV颜色直方图和颜色矩的高动态范围(high dynamic range imaging，HDR)图像检索方法，利用曼哈顿距离度量图像之间的相似度，具有很强的稳定性。随着CBIR方法的快速发展，将其与深度学习算法相结合逐渐成为图像检索的主流。搭建网络模型自动学习图像特征，利用网络的多层次性将图像特征关联，并完成图像分类。AlexNet使用非线性激活函数，提取丰富的特征，提高检索准确率。VGGNet加深网络结构提升性能，通过足量数据刻画模型在空间上的分布。ResNet与Inception系列模型共同展示了基于深度学习的图像检索新模式。

2.   CP-FHOG算法与基本原理

2.1   基本原理

2.1.1   多尺度主曲率

海森矩阵特征值的和等于矩阵的迹，矩阵特征值的乘积等于矩阵的行列式：

其中：$ I' = ({d_1} \otimes I) \otimes p $，式中$ \otimes $代表卷积，p代表插值器，d₁和d₂代表滤波器。以D_xx为例，$ (p \otimes I) \otimes {d_2} $表示插值器p沿列先进行1D卷积，然后滤波器d₂沿行再进行1D卷积，由此可得海森矩阵的值^[14]。如图 2所示为p₀点的海森矩阵。

Figure  1.  Full-Size Img PowerPoint

The spatial principal curvatures

要得到彩色图像的主曲率特征，首先要计算每个像素点的海森矩阵，然后根据矩阵的行列式和迹得出特征值，进而计算图像表面几何结构的主曲率信息。对于灰度图像I(x, y)上任意一点的海森矩阵H定义如下：

利用H的行列式和迹可以得到两个特征值:

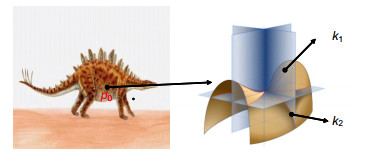

在三维欧氏空间中，给定曲面上一个点p₀，它的法向量n的切平面在一个可微曲面上是唯一的。在点p₀上有无穷多个包含n法向量平面，在所有的法向量平面与曲面的交线中，有两条交线的曲率k在所有曲率中最大与最小，分别用k₁和k₂表示，这两个曲率称为主曲率(principal curvatures，PCs)。如图 1所示为p₀点的空间主曲率示意图，表征了图像旋转不变的特征信息，即无论图像以任何角度旋转，主曲率都将保持不变。

Figure  2.  Full-Size Img PowerPoint

The Hessian matrix at some point in the image

海森矩阵的特征值k₁和k₂即为主曲率。经过不同高斯空间后得到不同尺度的主曲率信息，主曲率描述了纹理特征的局部极大值与极小值，反映了图像多个尺度的宏观和微观纹理信息。

2.1.2   FHOG描述符

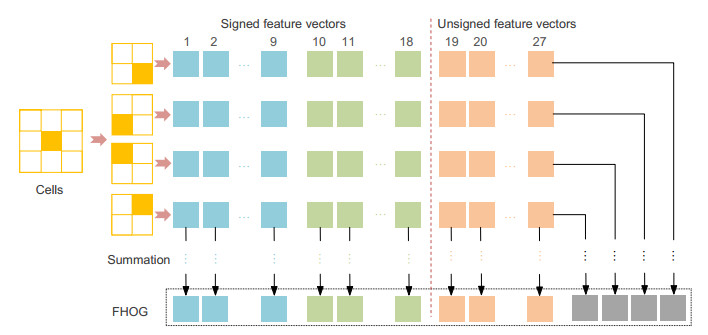

Figure  3.  Full-Size Img PowerPoint

Flow chart of the FHOG descriptor extraction feature

为了解决上述问题，Felzenszwalb等^[15]提出了快速的方向梯度直方图(fast histogram of oriented gradients，FHOG)，最初应用于目标检测中，通过把高维特征融入到相关滤波框架中来有效地提取特征，事实证明，FHOG描述符可以更少的计算时间获得优于传统HOG描述符的性能。如图 3所示为FHOG描述符提取特征的流程图。FHOG描述符的滑动图像块中，九个小单元格被分成四组，在每组中都能提取两个9维有符号HOG特征向量和一个9维无符号HOG特征向量，组合成一个27维特征向量，四组特征向量组合成一个4×27特征矩阵。

HOG描述符自提出以来，在目标检测与图像检索领域得到了广泛的应用。HOG描述符对图像的几何形变和光学形变具有很好的鲁棒性，将图像分割成许多小单元格，并计算每个小单元格中的梯度和像素，通过合并小单元格提取像素信息来构建图像的方向梯度直方图。HOG描述符为了保证提取纹理特征的准确性，常常要减小滑动图像块的步长，这样会导致最终提取的特征维数高、时间长和过拟合。

将该矩阵的列相加得到1×27的列向量，矩阵的行相加得到4×1的行向量。通过连接该行向量与列向量得到一个降维后的31维特征向量，此向量即描述了具有9个小单元格的滑动图像块的特征。

2.1.3   HSV颜色空间

在HSV颜色空间中，I_H描绘色调，I_S描绘饱和度，I_V描绘亮度^[12]。

HSV颜色空间由三个分量组成：色调H、饱和度S和亮度V。由于H和S两个分量十分接近人类视觉感知的颜色，HSV颜色空间被广泛应用于图像检索中。V分量与其他两个分量分开，使得颜色表示更加直观，因此HSV颜色空间更具有统一性、整体性、紧凑性和自然性。彩色图像从RGB颜色空间转换到HSV颜色空间的公式如下：

颜色特征是图像检索中最常用的特征之一，对图像平移、失真等相关变化具有很强的鲁棒性。颜色特征通常在颜色空间中用颜色直方图来描述，常用的颜色空间有HSV、RGB、YCbCr、Lab、Luv等，颜色直方图是图像颜色特征检索的关键，有较强的稳定性。

2.2   CP-FHOG算法

2.2.1   CP-FHOG算法流程

如图 4所示为CP-FHOG算法流程图，首先，输入的彩色图像通过高斯空间转换为灰度高斯图像，计算灰度高斯图像的主曲率信息融入FHOG描述符，同时对主曲率信息进行多采样构造基于主曲率的混合采样方向梯度特征(P-FHOG1、P-FHOG2、P-FHOG3)，再将三个尺度的特征融合得到图像的多尺度方向梯度特征直方图P-FHOGs。其次，将RGB彩色图像通过HSV颜色空间进行量化，提取图像的颜色信息以构造颜色特征直方图。最后，将图像的方向梯度特征与颜色特征相融合，得到图像的特征融合直方图。

为了解决现有彩色图像检索算法旋转变化鲁棒性差、特征维度高和检索时间长等问题，本文提出了基于多尺度主曲率方向梯度与颜色特征融合的图像检索算法。首先，为了更好地表征图像的纹理特征，提出基于主曲率的方向梯度特征描述符，并构造多层高斯尺度空间，提高特征描述符的旋转与尺度鲁棒性；其次，将图像的颜色特征与改进的方向梯度特征描述符融合，提高检索描述符的稳定性。

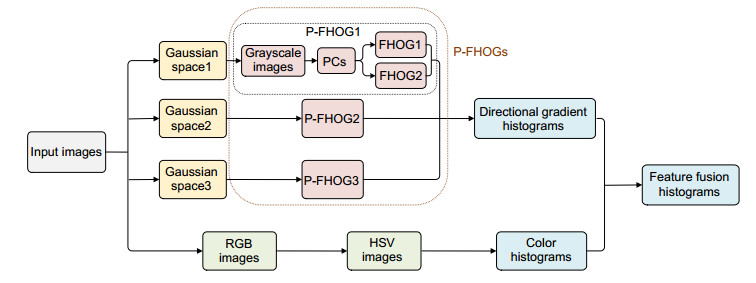

Figure  4.  Full-Size Img PowerPoint

Flow chart of the CP-FHOG algorithm

2.2.2   多尺度主曲率的方向梯度特征

本文中FHOG描述符采用两种采样模式，称为FHOG1和FHOG2。首先将每个图像块分割成九个小单元格，再将这些小单元格分为四组像素块，每组像素块包含四个小单元格，每个小单元格有8×8或16×16个像素点，即在提取特征的过程中，FHOG1和FHOG2分别使用8 pixels×8 pixels和16 pixels×16 pixels的采样窗口。同时，将2.1.2中提到的两个9维有符号HOG特征向量和一个9维无符号HOG特征向量，改进成两个30维有符号特征和一个30维无符号特征向量。因此无论使用哪种采样模式，每个像素块总是提供3×30维特征向量。最后将四组像素块的四个3×30维特征向量通过列累加并降维形成一个3×30维的特征向量，其包含所有像素块的特征信息，因此可以完整描述图像的方向梯度特征。将两种采样模式下的特征向量$ {{{\mathit{\boldsymbol{ \pmb{\mathit{ α}}}} }}_{{\text{FHOG1}}}} $与$ {{{\mathit{\boldsymbol{ \pmb{\mathit{ α}}}} }}_{{\text{FHOG2}}}} $线性组合，得出P-FHOG算法的特征向量$ {{{\mathit{\boldsymbol{ \pmb{\mathit{ α}}}} }}_{{\text{P - FHOG1}}}} $：

式中：$ {{\mathit{\boldsymbol{ \pmb{\mathit{ α}}}} }} $为P-FHOG算法在提取特征过程中产生的向量。因此，本文所构建的改进方向梯度特征直方图有270 bins。在下面的章节中，使用$ {{{\mathit{\boldsymbol{F}}}}_{{\text{P - FHOGs}}}} $来描述算法的方向梯度特征。

式中：$ \eta $和$ \zeta $分别为比值量化与幂指数量化后的主曲率信息，接着再用FHOG描述符对主曲率信息$ \zeta $进行统计。

关于海森矩阵的计算方法，已在本文2.1.1节中详细叙述，海森矩阵的特征值k₁和k₂即为图像的主曲率，代表每个像素点的最大值与最小值曲率，描述了图像几何旋转不变的性质。得到图像的主曲率信息之后，为了提高区分度与对比度，便于计算融合主曲率的方向梯度信息，利用比值公式与幂指数转换公式^[16]对k₁和k₂进行量化：

如图 4所示，输入图像分别通过三个尺度的高斯空间得到灰度图像，进而提取灰度图像的主曲率信息，FHOG描述符通过不同尺度的采样窗口提取灰度图像的方向梯度信息，P-FHOG算法将主曲率信息与方向梯度信息融合，得到图像的方向梯度特征直方图。

将P-FHOG算法在三个尺度空间中进行联接，从而构建P-FHOGs算法模型。P-FHOG算法在每个尺度空间内有90维特征向量，则三个不同的尺度空间构建的P-FHOGs算法共统计270维特征向量：

2.2.3   颜色特征

式中：$ {L_{\text{H}}} $，$ {L_{\text{S}}} $，$ {L_{\text{V}}} $为量化后每个通道的权重值，分别设置为9，3，1。则等式即为

式中：$ {F_{{\text{HSV}}}} \in [1,2, \cdots ,71] $表示图像的颜色特征。本文算法所构建的图像颜色特征直方图有72 bins，如图 5。

Figure  5.  Full-Size Img PowerPoint

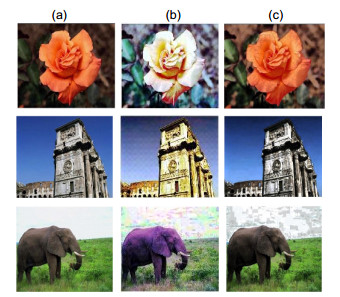

Extraction of the color features. (a) Input images; (b) RGB converted images; (c) HSV converted images

式中：$ {Q_{\text{H}}} $，$ {Q_{\text{S}}} $，$ {Q_{\text{V}}} $分别为每个通道的量化等级，将$ {I_{{\text{HSV}}}} $量化为$ {Q_{{\text{HSV}}}} $后，使用下列等式进行图像的颜色特征构造：

为了提取图像的颜色特征，首先在HSV颜色空间中进行量化。色调、饱和度和亮度分别在[0，360]、[0，1]和[0，1]的范围内。HSV颜色空间的量化式^[17]如下：

2.2.4   特征融合

融合主曲率的方向梯度特征直观地反映了图像局部的纹理信息，对旋转变化、尺度变化有很强的鲁棒性，其提取的灰度信息不能完整反映图像的全局特征。图像的颜色直方图属于全局特征，对图像整体的平移、几何变化有更强的稳定性。如图 6所示，本文将基于主曲率的方向梯度特征与颜色特征，经过同比例级联加权融合，得到最终的图像特征F，提高了检索精度。

Figure  6.  Full-Size Img PowerPoint

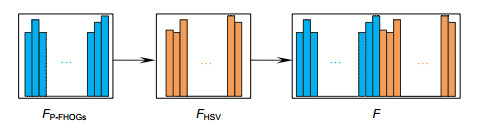

Feature fusion cascade histogram

3.   实验与分析

本文利用Matlab2019在两个公开的图像检索数据集Corel-1000^[18]和COIL-100^[19]上进行对比实验，来验证CP-FHOG算法的有效性。采用检索准确率AP，平均准确度mAP，平均召回率Recall，特征提取时间SFET，检索时间RT，特征维度Dimension作为算法性能的评价指标，数据集采用的评价方法为欧氏距离。

3.1   实验数据

实验数据集Corel-1000，包含1000张图像，由10个不同的类别组成，每类包含100幅大小为256 pixels×348 pixels或348 pixels×256 pixels的图像，广泛应用于图像检索和分类。如图 7所示，数据集包括背景和复杂对象，如African，sea，architecture，bus，dinosaur，elephant，flower，horse，mountain，food，类别间有很强的相似性，通常用来测试算法的检索精度和效率。

实验数据集Coil-100，包含7200张图像，由100个不同的类别组成，每个图像类别都包含72幅大小为128 pixels ×128 pixels，0∼360°不同视角下旋转的相同对象。由于这种类别中旋转视角的差异，该数据库常用于图像检索的准确性评价^[20]。如图 8所示为数据集中statue，car，frog，white cup，rolaids，mud pot，truck，cat，tomato，jug，pink cup，stick类别的成像情况。

Figure  8.  Full-Size Img PowerPoint

Sample images of the Coil-100 dataset

Figure  7.  Full-Size Img PowerPoint

Sample images of the Corel-1000 dataset

3.2   参数设置

另外，检索平均准确率还与方向直方图数量b有关，指定最优的采样模式m=(8, 16)与尺度空间$ {\delta _1} $=(0.2, 0.5, 1)的条件下，方向直方图数量b对图像检索平均准确率的影响如图 10所示。

如图 9所示为$ \delta $和m对图像检索平均准确率的影响。为验证参数，令方向直方图数量b=9，适当的改变采样模式m与尺度空间标准差$ \delta $，即算法在不同的尺度空间与不同的采样模式下进行实验。可以看出，在同一尺度空间中，采样模式中的像素值过大或过小都会使检索准确率下降。在尺度空间$ \delta $=(0.2, 0.5, 1)中，采样模式m设置为(8, 16)算法表现最好，检索平均准确率为84.75%。

高斯空间的尺度标准差$ \delta $和FHOG描述符的采样模式m影响滤波输出的灰度图像大小与提取特征的完整性，为了避免图像尺度失真或特征提取不完全导致检索准确率降低，$ \delta $和m应当合理选择。图像的局部信息特征与方向直方图数量b有关，b的选取也会对检索的精度与效率产生影响。本文在实验数据集Corel-1000上采用交叉验证法^[21]选取以上3个参数。

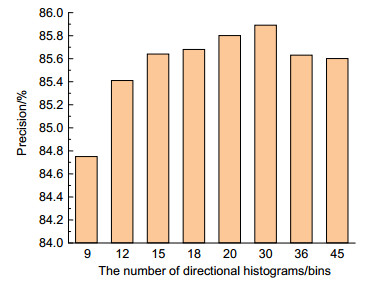

Figure  10.  Full-Size Img PowerPoint

Influence for different b on accuracy

适当增加b有利于像素块内的特征提取，平均准确率有较大的上升，而b过大时直方图对像素块的分辨率产生影响，从而准确率下降，当方向直方图数量b=30 bins时，得到算法最佳的平均准确率，可得CP-FHOG算法的最佳参数设置如表 1所示。

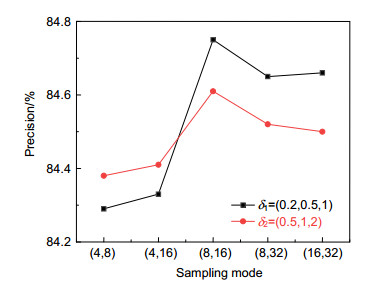

Figure  9.  Full-Size Img PowerPoint

Influence for different δ and m on accuracy

3.3   结果与分析

为了评估CP-FHOG算法对图像检索的性能，本文分别在两个数据集上进行对比实验，在数据集中通过欧氏距离，取与查询图像最接近的top20张图像分析实验结果，对比实验的结果如表 2~ 5所示。

3.3.1   特征融合的有效性

在数据集Corel-1000上对各检索算法的平均准确率、召回率、单张特征提取时间、单张检索时间、特征维度进行比较。如表 4所示，CP-FHOG算法的平均准确率达到了最优，相比HSV颜色特征与P-FHOGs算法分别提升了8.35%、10.67%。仅使用HSV颜色空间的体征提取时间最短，仅使用P-FHOGs时的检索时间最短。Dubey等^[23]算法引入了基于局部二进制模式的多通道加法器和解码器用于图像检索，导致特征维度过大，检索用时最长。与该算法相比，CP-FHOG算法利用多尺度高斯滤波输出灰度图像，迭代次数更少，提取特征维度降低至342维，检索时间明显减少。总的来看，特征融合后的CP-FHOG算法不仅检索精度高，在检索时间、特征维度方面也都有显著的改善。

对于Corel-1000数据集，将CP-FHOG算法与其他CBIR先进算法进行对比试验，并取每种算法检索结果的前20张进行性能评价。如图 11所示为CP-FHOG算法在African，flower类别中的检索结果，表 2和表 3可见每个类别图像的检索准确率与召回率。CP-FHOG算法提取颜色和纹理特征用于彩色图像检索，在超过半数的图像类别中都具有较好的精度，尤其在African，bus，dinosaur类别中获得了最高的准确率。对比Pavithra等^[9]提出的融合纹理特征与边缘特征的算法，CP-FHOG算法加入了颜色特征，有更有效的特征表达。其他算法在一些类别中也得到了很好的检索结果，如Kundu等^[22]的算法在大象这一类别中有更高的准确率。

Figure  11.  Full-Size Img PowerPoint

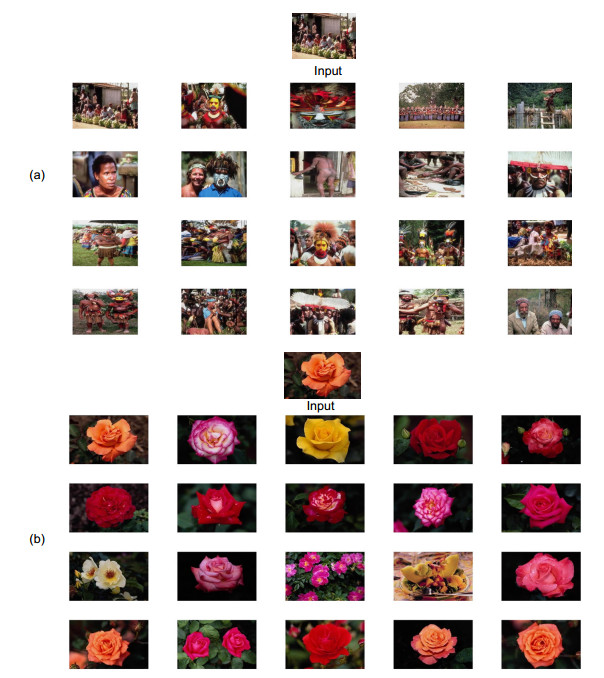

The retrieval results of the Corel-1000 dataset. (a) Africans; (b) Flowers

如表 5所示，将融合后的算法与AlexNet、GoogleNet、VGGNet、ResNet这些经典的深度学习算法进行对比实验，CP-FHOG算法检索明显高于AlexNet^[24]与GoogleNet模型的准确率，与VGG-19网络对比，本文算法在大多数类别也取得了较高的准确率，与ResNet网络相对比，本文算法与其在不同类别各有所长，且总体平均准确率略高，可以看出本文算法用于图像检索的有效性。

如图 12所示为单一特征HSV颜色空间、改进方向梯度直方图特征P-FHOGs算法与融合特征CP-FHOG算法的实验结果对比图。由图可以看出，当使用单一特征进行检索时，效果远不如特征融合后的算法结果。同时对比表 2的最后三列，当仅使用HSV空间提取颜色特征进行检索时，各类别的准确率均低于CP-FHOG算法检索的准确率。当去除颜色特征仅使用P-FHOG算法进行检索时，除sea类别之外其余类别的准确率仍低于CP-FHOG算法。而sea类别由于场景中颜色特征提取相对较弱，因此融合颜色之后的效果不如单独使用方向梯度特征。由此可以看出，将颜色特征与改进方向梯度方向融合，显著提高了图像检索的准确率，达到了精准检索的目的。

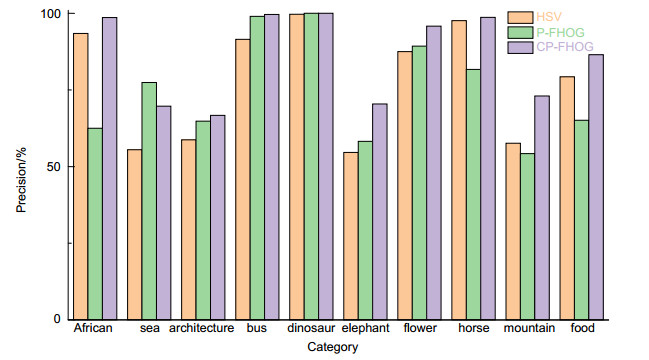

Figure  12.  Full-Size Img PowerPoint

Comparison of the ablation experiment results

3.3.2   多尺度主曲率的旋转鲁棒性

如表 6所示为数据集Coil-100上各类别的检索准确率与平均准确率，结果表明CP-FHOG算法在大多数类别中具有最高的检索精度，并且在cat，statue，rolaids，mud pot，pink cup，white cup类别中准确率达到100%。对比经典的SIFT，SURF，MSER等图像检索算法，CP-FHOG算法结合主曲率，提取的特征保留了显著的纹理信息，有效地抵抗旋转变化，性能有很大的提升，获得了更准确的检索结果。对比Ahmed等^[27]提出的算法，同样结合了颜色和纹理特征，但是对于该数据集中存在视角差异，CP-FHOG算法结合主曲率，提取的特征保留了显著的纹理信息，更有效地抵抗旋转变化，获得了更准确的检索结果。对比HSV，P-FHOGs，CP-FHOG算法的结果，HSV颜色空间在此数据集上的检索平均准确率为90.5%，融合P-FHOGs后得到的CP-FHOG算法准确率为93.4%，提升了2.9%。不难发现，相比于使用单一特征进行检索，特征融合后的检索准确率有明显的提升，性能也更加稳定，进一步证明了本文算法的旋转鲁棒性以及检索有效性。

如图 13所示，数据集Coil-100包含不同旋转角度的检索目标。任意选取数据集中12类的检索结果，将CP-FHOG算法与主流的检索算法SIFT、SURF、LBP进行比较。

Figure  13.  Full-Size Img PowerPoint

Retrieval targets with different rotation angles

4.   结论

针对目前彩色图像检索存在的特征提取时间长、特征维度高，对于不同视角的样本数据集检索性能差的问题，本文提出了一种基于改进方向梯度与颜色特征融合的多尺度图像检索方法，通过HSV颜色空间获取图像的颜色信息，有效提取图像的整体特征。针对提取单一颜色特征存在的局部特征信息丢失的问题，在多个尺度空间中将主曲率信息融入FHOG描述符中，在保留颜色特征的同时提取图像局部纹理特征，有效地区分了相似类别间颜色差异，同时避免了图像纹理信息的混淆，降低了特征的维度。利用欧氏距离在Corel-1000和Coil-100数据集上检索，将提出的算法与主流的特征提取和图像检索算法进行比较与性能评估。实验结果表明，本文提出的CP-FHOG算法与HSV和P-FHOGs算法相比，提取的细节特征更加丰富，旋转鲁棒性更强，在包含复杂背景与不同旋转角度目标的数据集中检索准确率得到了显著的提升，检索时间与特征维度也有很大的改善。下一步研究内容是提取图像的边缘特征并结合机器学习方法，实现更高效的彩色图像检索。
