Phase-locking control in all fiber link based on fiber coupler
  • Abstract

    Abstract: A new technique of phase-locking control in all fiber link based on fiber coupler has been proposed. Laser beams backscattered by the fiber tips of the different outgoing fiber laser beams interfere with each other in the fiber couplers. Meanwhile, the outgoing laser beams interfere with the partial local laser beams in the fiber couplers. These interference results provide metrics for phase-locking control algorithm named stochastic parallel gradient descent (SPGD). Laser beams are then phase-locked on their outgoing fiber tips under such system. Model of such novel phase-locking system for multi-laser-beams is built and steady-state control conditions are discussed. All fiber phase-locking is achieved for two laser beams in our experiment. The two laser beams are collimated and adjusted to overlap and interfere with each other in far field. Interference patterns in far field are collected by high speed camera to judge the control performance. Experimental results show that such technique promotes the fringe visibility of the long-exposure pattern during 10 s from 0.25 in open loop to 0.82 in closed loop, under phase disturb with an amplitude of 4 wavelengths and a frequency of 2 Hz. Fringe visibility of the short exposure pattern rises from 0.65 to 0.98 correspondingly.

    Keywords

  • 光纤激光阵列的相位锁定是多光束光纤激光相干合成和光纤激光相控阵等领域的关键基础技术,并有望在激光雷达、目标扫描跟踪与主动照明[]、自由空间光通信[]、定向能[-]等领域有着广泛的应用前景。目前光纤激光阵列的主动相位控制方法主要有外差法、频率抖动法、优化算法和其他相位控制方法。外差法将各路放大后的光束分出小部分光与种子激光移频得到的参考光束进行外差检测,以此获得各路光束的相位扰动,并对该扰动进行补偿,实现相位锁定。在2010年,英国的QinetQ公司采用外差法实现了4路光纤放大器的相干合成[],输出功率600 W。频率抖动法是采用不同频率的高频振荡信号对各路放大光束的相位进行调制,该调制信号作为各路相位扰动的载波,对获取的远场性能指标信号进行解调以获得各路光束的相位扰动并加以补偿实现相位锁定。2011年国防科学技术大学采用多抖动法实现了9路总功率1.08 kW的光纤放大器的相干合成[];2014年美国诺斯罗普×格鲁曼公司采用多抖动法实现了3路光纤放大器相干合成,总功率2.4 kW[]。优化算法以随机并行梯度下降算法[](stochastic parallel gradient descent,SPGD)为主要代表,该方法将各路光束的相位进行盲优化的迭代控制,在使得远场相干合成性能指标达到最优时实现相位锁定。2010年,国防科学技术大学采用SPGD算法实现了9路光纤激光相干合成,总功率1.14 kW[],而后将功率提升至1.8 kW[];2011年,美国的麻省理工学院实现了8路总功率4 kW的相干合成[]

    总结以上三种光纤激光阵列相位锁定方法:外差法需要对种子分出的参考光束进行扩束,以与各合成前的光束进行空间外差检测,系统复杂,探测器要求多,在2012年后国际上很少有关于该方法的进展报道;频率抖动法和优化算法都依赖于相干合成性能指标的获取,在室内一般是通过长焦的远场变换透镜来模拟相干合成的远场,但在实际大气远距离传输应用中很难满足性能指标获取的条件。而且性能指标中包含了从光源至目标的全链路相位扰动,因此这些方法都不能用作光束扫描控制。

    为此,Bowman[]和Roberts[]等人提出了一种全光纤链路锁相控制方法,利用出射光纤激光在介质和空气界面处的后向反射回光[-]与高频相位调制的种子激光进行外差检测,实现位扰动的探测及补偿。该方法无需获取额外的性能指标,具有结构紧凑、适应性强等优点。为实现多路光纤激光相位的测量,现有方法需要进行不同高频率(几十兆赫兹)的正弦或伪随机相位编码的调制以区分各路光纤激光的相位扰动,相位调制的信号控制复杂,相位测量的计算量很大,同时需要配套高速信号采集与实时硬件处理系统。与此同时,高频率的相位调制器件,如声光调制器或电光调制器等插损较大、价格昂贵。

    本文在现有的研究基础上,提出了一种新的全光纤链路相位锁定方法,通过光纤交叉互联使得出射光束与本振光纤激光之间以及出射光束在各自光纤端面处的回光之间在光纤耦合器内进行干涉以获得相位差信息,利用SPGD算法对性能指标进行盲优化控制。基于光纤耦合器,将光纤链路相位锁定等效成不同节点上探测光强的最优化,最终实现多路出射光束在光纤端面处的相位锁定。其优点是无需复杂的相位扰动的测量,直接采用盲优化的控制方法直接对相位扰动进行控制。实验结果表明了本文提出的锁相方法的有效性,并有望在光纤激光相控阵和光纤激光阵列相干合成得到广泛应用。

    基于光纤耦合器的全光纤链路锁相方案如图 1所示,这里以四路光纤激光束锁相输出为例进行分析,更多路数可通过简单的路数扩展即可实现。这里将光纤耦合按照级联先后顺序分为J0至J3四级,光纤耦合器命名为Cmn(m为级数,n从1开始,并从上至下递增)。各光纤耦合器节点之间光纤路径上光程对应的相位命名为φij(i为路径后端所连接的光纤耦合级数,j从1开始按照从上至下递增),如图 1中所示。J0级光纤耦合器C0的两路输出中Out1及以后的分支可做高功率的光纤放大,称之为放大分支;Out2及以后的分支起到相位锁定参考光束的作用,称之为参考分支。放大分支的中间级(J1和J2)起到光束均分的作用,而参考分支的中间级同时起到光束均分及使后向光束干涉的作用。最后一级J3中的四路光纤耦合器C3n(n取1~4)为非对称光纤耦合器,它将经过光强放大的各路光纤激光中的绝大部分光强通过端口Out1传输到发射光纤端中去,同时起到将剩余的极小部分光束通过端口Out2与参考光束进行干涉的作用,干涉光强被光电探测器PD3n探测。同时在中间级(J1和J2)中参考分支对应光纤耦合器的剩余输入端口连接光电探测器(图中PD11、PD12和PD0)。

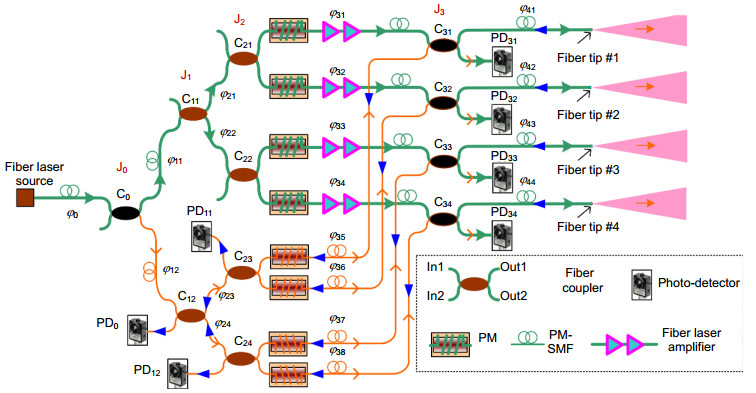

    Figure 1. Scheme of all-fiber-link phase-locking for 4 outgoing fiber laser beams. PM: Fiber phase modulator. PM-SMF: polarization-maintaining single-mode fiber.
    Full-Size Img PowerPoint

    Scheme of all-fiber-link phase-locking for 4 outgoing fiber laser beams. PM: Fiber phase modulator. PM-SMF: polarization-maintaining single-mode fiber.

    PD31探测的光强信号是从激光源途经C0-C11-C21-C31的光束与途经C0-C12-C23-C31的两路光束干涉叠加的结果。前者的复振幅表达式为

    I311=κ(1γ2)1/2η2χ        I0exp[j(ϕ0+ϕ11+ π 2+ϕ21+ π 2+ϕ31+ π 2)],

    其中:κ为光纤放大器的放大倍数,γ为光纤耦合器C0的耦合系数,χ为C31的耦合系数,η为C11和C21的耦合系数,I0为激光光源的振幅。途经C0-C12-C23-C31激光束的复振幅表达式为

    I312=γ(1η2)1/2η(1χ2)1/2        I0exp[j(ϕ0+ π 2+ϕ12+ϕ23+ π 2+ϕ35)].

    这里的耦合系数为光纤耦合器从输入端口In1(或In2)的振幅耦合到Out2(或Out1)的比例系数。光纤耦合器可同时作反向传输耦合,从端口Out1(或Out2)输入的光束也会按相应的比例系数耦合至In2(或In1)。实际中可以根据κ参数选取合适的γχη等参数使得I311I312基本相同。实际上,中间级J1和J2均可采用3 dB光纤耦合器,此时η=。采用一定的控制策略,通过相位调制器改变φ31φ35使得PD31探测到的光强最弱,此时满足的锁相条件如式(3):

    ϕ0+ϕ11+ π 2+ϕ21+ π 2+ϕ31+ π 2=    ϕ0+ π 2+ϕ12+ϕ23+ π 2+ϕ35+(2k+1) π ,

    其中k为整数。对PD32至PD34所探测到的干涉光强信号的来源作同样的分析分别可以得到如式(4)、式(5)和式(6)所示的锁相条件:

    ϕ0+ϕ11+ π 2+ϕ21+ϕ32+ π 2=         ϕ0+ π 2+ϕ12+ϕ23+ϕ36+(2k+1) π ,
    ϕ0+ϕ11+ϕ22+ϕ33+ π 2=     ϕ0+ π 2+ϕ12+ π 2+ϕ24+ϕ37+(2k+1) π ,
    ϕ0+ϕ11+ϕ22+ π 2+ϕ34+ π 2=    ϕ0+ π 2+ϕ12+ π 2+ϕ24+ π 2+ϕ38+(2k+1) π .

    PD11探测的光强信号主要是从激光源途经C0-C11-C21-C31-光纤端面#1反射-C31-C23的光束与途径C0-C11-C21-C32-光纤端面#2反射-C32-C23的光束干涉叠加的结果,前者的复振幅为

    I111=(1γ2)1/2η2κ(1χ2)1/2εχ(1η2)1/2exp[j(ϕ0+ϕ11+ π 2+ϕ21+ π 2+ϕ31+2ϕ41+ π 2+ϕ35)],

    后者的复振幅为

    I112=(1γ2)1/2η2κ(1χ2)1/2εχ(1η2)1/2exp[j(ϕ0+ϕ11+ π 2+ϕ21+ϕ32+2ϕ42+ π 2+ϕ36+ π 2)],

    其中ε为光纤激光在光纤波导-空气界面处的反射系数,一般为5%左右(仅考虑平光纤端面输出)。两者的复振幅强度一致,这里不考虑参考分支对光纤端面回光的贡献,实际上经过数十倍甚至上百倍的多级放大后,参考分支所占比重可忽略不计。此时采取一定控制方法,通过相位调制器改变φ32φ36使得PD31探测到的光强最弱,此时满足的锁相条件为式(9)所示

    ϕ0+ϕ11+ π 2+ϕ21+ π 2+ϕ31+2ϕ41+ π 2+ϕ35=                ϕ0+ϕ11+ π 2+ϕ21+ϕ32+2ϕ42+                 π 2+ϕ36+ π 2+(2k+1) π,

    其中k为整数。对PD12探测到的光强信号的来源做同样的分析处理可以得到式(10)的锁相条件:

    ϕ0+ϕ11+ϕ22+ϕ33+2ϕ43+ π 2+ϕ37+ π 2=             ϕ0+ϕ11+ϕ22+ π 2+ϕ34+2ϕ44+              π 2+ϕ38+(2k+1) π .

    同时令从激光源到光纤端面#1所经过的光程上的光相位为

    P1=ϕ11+ π 2+ϕ21+ π 2+ϕ31+ϕ41,

    令从激光源到光纤端面#2对应的光相位为

    P2=ϕ11+ π 2+ϕ21+ϕ32+ϕ42,

    令从激光源到光纤端面#3对应的光相位为

    P3=ϕ11+ϕ22+ϕ33+ϕ43,

    令从激光源到光纤端面#4对应的光相位为

    P4=ϕ11+ϕ22+ π 2+ϕ34+ϕ44.

    经过一定运算,可以从式(3)、式(4)和式(9)中得到关系式:

    P1=P2+k π .

    可从式(5)、式(6)和式(10)中得到关系式:

    P3=P4+k π .

    在完成以上的锁相条件后,四路光纤端面的回光将从C23的In2和C24的In1端口后向传输至耦合器C12,并可在PD0处探测到回光,其探测光强是从激光源途经C0-C11-C21-C31-光纤端面#1反射-C31-C23-C12的光束(或者途经C0-C11-C21-C32-光纤端面#2反射-C32-C23-C12的光束,式(15)成立后两者同幅同相),以及从激光源途经C0-C11-C22-C33-光纤端面#3反射-C33-C24-C12的光束(或途经C0-C11-C22-C34-光纤端面#4反射-C34-C24-C12,式(16)成立后两者同幅同相)。前者的复振幅可表示为

    I01=2(1γ2)1/2η4κ(1χ2)1/2εχ      exp[j(P2+2ϕ42+ π 2+ϕ36+ϕ23+ π 2)],

    后者的复振幅可表示为

    I02=2(1γ2)1/2κ(1χ2)1/2εχ(1η2)2        exp[j(P2+2ϕ42+ π 2+ϕ36+ϕ23+ π 2)].

    实际中η=1/2 时,两者的幅度一致。在J2级和J3级之间的相位调制器满足锁相条件式(15)和式(16)以后,可进一步使复振幅I01I02满足锁相条件如式(19)所示,此时PD0处探测到回光最强。

    P2+2ϕ42+ π 2+ϕ36+ϕ23+ π 2=       P3+2ϕ43+ π 2+ϕ37+ϕ24+2k π .

    可以从式(4)、式(5)和式(19)中得到关系式:

    P2=P3+k π  π 2.

    式(15)、式(16)和式(20)决定了最终光纤端面#1至#4处的锁相稳态。考虑到相位的周期性,以P1为参考,P2P3P4的稳态各自只有两种,且两种稳态相位之间相差π,在实际稳定的锁相控制只会使各自锁定在一个稳态,不存在串扰的问题。至于如何通过空间光路的补偿或者采用一定的光纤相位调制方法,使得到达目标点处各路光纤激光相位一致,是另外的研究课题,这里不予展开。

    总结以上分析过程,只要在J2和J3级之间的各路光纤路径上进行相位补偿,使其满足PD0探测光强的最大化,除此之外所有相应探测点上探测光强最小化,就等效于实现式(15)、式(16)和式(20)所示相位锁定条件。这里也可从解算方程的角度来看锁相控制问题,实际中的相位调制器数为8个,它们需要满足的方程数仅有7个(式(3)至式(6)及式(9)、式(10)和式(19)),因此锁相是有解的而且是多个解。

    这里分析了四路光纤链路锁相方案,实际中更多路数可通过此方案倍增路数即可。当放大及锁相输出光纤激光路数为N=2m(m为整数),其所需的相位调制器数为2N,最后一级非对称光纤耦合器的路数为N,所需光电探测器数为2N-1,3 dB耦合器数为2N-1。

    本文设计了双路全光纤链路锁相实验,以验证本文提出的全光纤连路锁相方法的有效性,试验系统如图 2所示。所有光纤为保偏单模光纤,光纤链路连接方式与2.1节所述相同,所不同的是最终锁相输出的光纤激光路数为两路。保偏光纤激光器(NKT公司,Koheras Adjustik)作为激光光源,其功率为11 mW,线宽20 kHz,中心波长为1064 nm。这里采用中国科学院自适应光学重点实验室研发的自适应光纤准直器AFOC作为光纤准直发射的器件[-],准直透镜焦距为150 mm,通光孔径为28 mm,AFOC1和AFOC2孔镜中心间距32 mm。实验所用光纤相位调制器的一阶谐振频率在20 kHz左右,平均半波电压为1.25 V。光电探测器(型号PDA36A,美国THORLABS公司)响应波长范围为350 nm~1100 nm,最高带宽为12.5 MHz。性能指标采集和电压输出分别采用NI6254及NI6423(美国国家仪器公司),通道数均为32,位数均为16位,NI6254最高采样率为1.25 Mb/s,NI6423最高输出频率为1 Mb/s。

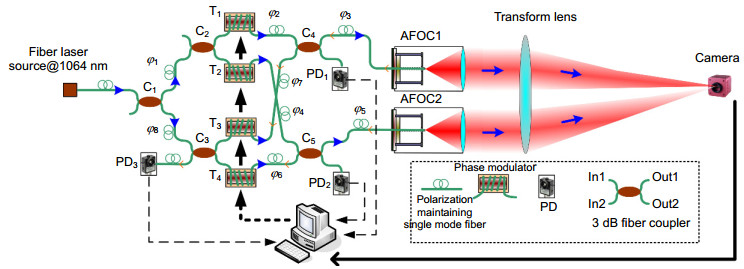

    Figure 2. Experimental scheme of all-fiber-link phase-locking for 2 outgoing fiber laser beams.
    Full-Size Img PowerPoint

    Experimental scheme of all-fiber-link phase-locking for 2 outgoing fiber laser beams.

    控制器根据PD1、PD2和PD3采集得到的数据,采用SPGD算法,对施加到相位调制器T1至T4上的驱动电压作迭代寻优,以实现AFOC1和AFOC2上两光纤端面处的激光相位的锁定,同时相机采集远场干涉图样以判定锁相结果的好坏。

    为简单起见,本实验方案并未引入光纤激光放大器,而是在相位调制器T1和T2后用额外的相位调制器引入相位扰动来模拟光纤放大器的相位扰动。如此以来,最后一级光纤耦合器的输入端激光束的幅值基本相同,因此采用3 dB耦合作为最后一级,而不是非对称光纤耦合器。非对称光纤耦合器在光纤芯径10.5 μm情况下可以做到百瓦级以上的功率,增大纤芯直径可以做到更高功率[]

    本文采用双边扰动的SPGD[-]控制策略对PD1、PD2和PD3探测到的光强进行优化,SPGD算法的优点就是无需考虑具体的收敛过程。设三个光电探测器得到的光功率电压分别为v1v2v3。如2.1小节所示,要实现AFOC1和AFOC2光纤端面处两光束的相位锁定,有三个闭环过程:首先是控制图 2φ2φ7使得v1最小化;然后控制图 2φ4φ6使得v2最小化;在前两者的基础上控制图 2φ6φ7使得v3最大化。为了简化控制过程,将SPGD控制算法的性能指标简化为一个综合性能指标v0=v3-v1-v2v0的最大化等效v3最大化和v1v2的最小化。这里对φ2φ4φ6φ7的控制,是通过改变分别施加在光纤相位调制器T1、T2、T3和T4上的电压V1V2V3V4实现的。

    其具体控制过程如下所示:

    1) 生成一组零均值的伯努利分布扰动电压ΔVj(j取1, 2, 3, 4);

    2) 将电压Vjk+ΔVj(j取1, 2, 3, 4)施加到光纤相位调制器T1至T4上,并采集PD1至PD3上探测到的光强电压值v1v2v3,计算得到综合性能指标v+0k

    3) 将电压Vjk-ΔVj(j取1, 2, 3, 4)施加到光纤相位调制器T1至T4上,并采集PD1至PD3上探测到的光强电压值v1v2v3,计算得到综合性能指标v0k

    4) 按式(21)更新施加到T1至T4上的驱动电压值,并转到步骤1)继续执行,直到迭代次数达到预定值或综合性能指标v0达到最优。

    Vk+1j=Vkj+ξΔVj(J+0kJ0k),

    其中:j=1, 2, 3, 4;ξ为SPGD算法的增益因子,控制收敛的速度和控制稳定性,可通过从小到大的试探过程找到能稳定收敛的最大值。

    为考察这种相位锁定方法对于动态相位扰动校正的效果,在相位调制器T1所在光纤段中加入额外的光纤相位调制器以引入幅度为8π(4个波长)和频率为2 Hz的相位扰动,并采用同样的办法在T2处光纤段中引入幅度5π和频率为1 Hz的相位扰动。并利用前述的光纤端面相位锁定方法及SPGD控制算法对该动态扰动进行校正。双边扰动SPGD的迭代速率为9 kHz,扰动电压0.02 V,增益在5至50之间调整。

    综合性能指标v0=v3v1v2在开闭环各10 s区间内的变化曲线如图 3所示。开闭环各10 s期间内v1v2v3的变化曲线分别如图 4(a)4(b)和4(c)所示。从其中可以看出,在开环时受两正弦相位扰动的影响,性能指标在最强和最弱之间往复震荡。SPGD闭环后,v1v2收敛到最小值,而v3收敛至最大值,因此综合性能指标也收敛至最大值。从开环到闭环的v0上升时间约为15 ms,收敛补偿步数约为130次。v0在开环时均值为-4.84,闭环后均值为3.39,开环抖动RMS值为2.27,闭环抖动RMS值为0.58,约降低至开环时的四分之一。从图 4(a)图 4(b)中可以看出v1v2在闭环后并未收敛至零,有以下原因:实际的光纤3 dB耦合器耦合系数并不是严格的50%,而是存在一定的波动;各器件之间的光纤跳线通过法兰盘连接,因此存在不同的损耗;自制的光纤相位调制器的插损也有不同程度的差异。这些因素最终造成在光纤3 dB耦合器C4和C5的两输入端的光强不会严格一致,因此v1v2在闭环后并未收敛至零,但这并不会影响锁相控制的闭环。

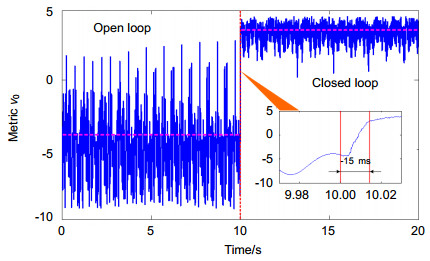

    Figure 3. Ensemble metric v0 as a function of time during 10 s under open loop and closed loop.
    Full-Size Img PowerPoint

    Ensemble metric v0 as a function of time during 10 s under open loop and closed loop.

    实验开始时利用AFOC1和AFOC2调整两出射光斑在远场处完全重叠。开闭环各10 s,利用相机(开窗256×256,帧频600 Hz)采集远场图像进行累加计算得到的远场长曝光图如图 5(b)5(e)所示,对应的短曝光如图 5(c)5(f)所示。为方便对比,对长曝光图进行累计帧数的平均。这里同时给出AFOC1出射光束的单路开环远场短曝光图(图 5(a))和闭环远场短曝光图(图 5(d))。从图 5(a)图 5(d)的对比中可以看出,开闭环前后单孔径光束的远场分布没有形态上的变化,只有光能量的变化。AFOC1中出射光束与v1的总能量之和一定,在开环时由于受到相位扰动的影响,两者之间的分配比例随相位扰动而变化,在闭环后v1被抑制,AFOC1中出射光束也稳定在最强值,该结果与图 4(a)所示结果相对应。

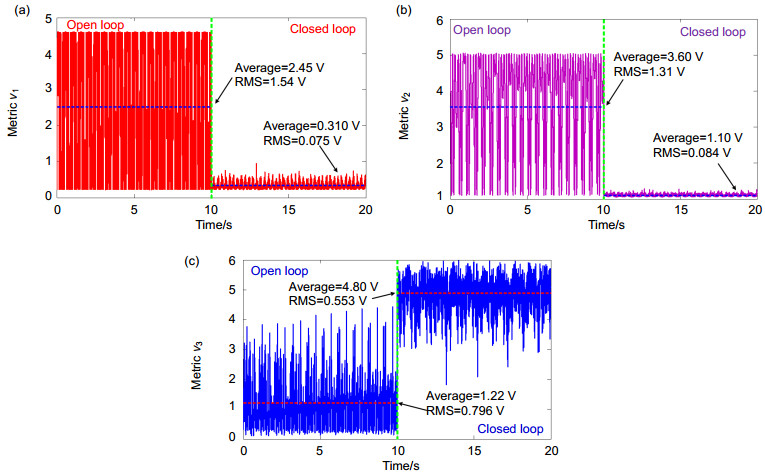

    Figure 4. v1、v2 and v3 as functions of time during 10 s under open loop and closed loop. (a) v1. (b) v2. (c) v3.
    Full-Size Img PowerPoint

    v1v2 and v3 as functions of time during 10 s under open loop and closed loop. (a) v1. (b) v2. (c) v3.

    同时可从图 5中看出,开环长曝光图像相较于闭环时条纹模糊、对比度很低且光强较弱,短曝光图像也存在同样的现象。闭环后,闭环长曝光图 5(e)对比度很高,条纹清晰。闭环的短曝光图像5(f)和长曝光的条纹分布基本相同,这说明闭环后相位扰动被抑制。实验中两光束来自同一窄线宽光源,线偏振方向一致,出射光束方向平行且与光轴保持不变,在闭环后,两光束光强基本一致且相位差保持恒定,这些条件构成了完全干涉的条件,因此能够形成图 5(e)5(f)所示的稳定干涉条纹。

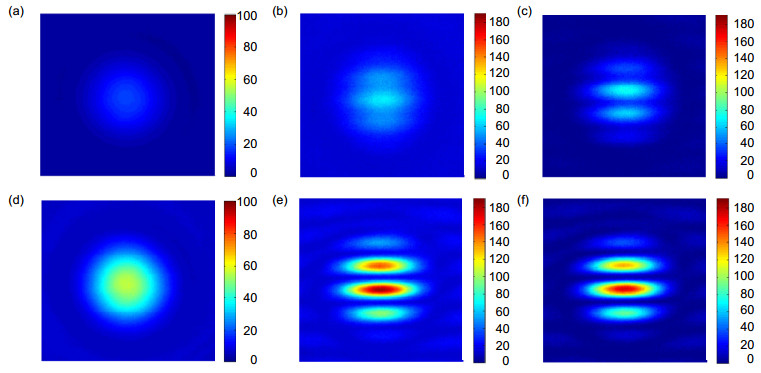

    Figure 5. Far-field intensity distributions. (a) Long-exposure pattern under open loop for single aperture of AFOC1. (b) Long-exposure pattern under open loop. (c) Short-exposure pattern under open loop. (d) Short-exposure pattern under closed loop for single aperture of AFOC1. (e) Long-exposure pattern under closed loop. (f) Short-exposure pattern under closed loop.
    Full-Size Img PowerPoint

    Far-field intensity distributions. (a) Long-exposure pattern under open loop for single aperture of AFOC1. (b) Long-exposure pattern under open loop. (c) Short-exposure pattern under open loop. (d) Short-exposure pattern under closed loop for single aperture of AFOC1. (e) Long-exposure pattern under closed loop. (f) Short-exposure pattern under closed loop.

    利用式(22)计算条纹对比度:

    V=ImaxIminImax+Imin.

    其中:Imax为条纹峰值处的图像灰度值,Imin为条纹谷值处对应的灰度值。计算得到开环长曝光的条纹对比度为0.25,闭环长曝光的条纹对比度为0.82,提升了3.3倍。开环短曝光的条纹对比度为0.65,闭环短曝光的条纹对比度为0.98,提升了1.4倍。

    本研究首次提出了一种基于光纤耦合器的全光纤链路盲优化锁相方法,建立其系统模型,并进行了两单元锁相输出光束的实验验证。实验结果表明,本文提出的控制系统能够很好地抑制动态相位扰动的影响。在引入动态扰动幅值4个波长、频率2 Hz情况下,长曝光图像条纹对比度从开环时的0.25提升至闭环时的0.82,短曝光图像条纹对比度从开环时的0.65提升至闭环时的0.98。实验结果验证了本文提出的全光纤链路锁相方法的有效性。

    未来将扩展锁相输出的路数,并结合光纤激光相干合成中的多光束主控震荡功率放大技术,采用非对称的光纤耦合器的方法,将该控制系统应用于更高功率的光纤激光相干合成应用领域中。
