A temperature drift compensation method applied to fiber optic gyroscope north-seeking

1.   引言

目前，想要抑制光纤陀螺的温度漂移，主要有对光纤陀螺的内部结构与元器件进行优化、对光纤环的绕制技术进行升级、对光纤陀螺的温度进行控制等方法，但是要从机理上抑制温度漂移，尤其是对于体积较小的中低精度光纤陀螺来说难度很大，而温度漂移建模补偿则是一个简捷有效的解决方法，且能够基本满足工作需求^[1]。

光纤陀螺(Fiber optical gyroscope, FOG)是一种全固态的陀螺仪，原理基于Sagnac效应，具有高灵敏度、耐冲击、集成可靠、低功耗等特点，满足寻北定向系统的应用需求。然而由于光纤陀螺当中有一些主要元器件对温度的变化比较敏感，温度变化就造成了光纤陀螺输出信号出现非互易性相位延迟，致使光纤陀螺的零位漂移发生波动，降低了温度非恒定条件下光纤陀螺的测量精度。因此，在光纤陀螺上电后的启动过程中，温度的变化导致了光纤陀螺冷启动后一段时间内输出信号温度漂移具有较大波动，经过一段时间后才能逐渐稳定。这种启动过程中的特性产生了光纤陀螺的启动漂移，使得在寻北应用中冷启动时会产生寻北启动误差，进而降低了寻北精度。

寻北定向技术在多个领域有着广泛的应用，在军事领域，各种弹体的发射，海陆空天各种载具的航行都不能没有方位基准；在民用领域，矿藏勘探开采、大地测绘和土木工程建设等也少不了方位基准。

常用的光纤陀螺温度漂移补偿模型大概有：线性模型^[2]、小波网络模型^[3]、神经网络模型^[4]、受控马氏链模型^[5]、支持向量机^[6]、自适应模糊推理^[7]等。本文主要针对冷启动状态下寻北过程的温度漂移补偿，面向工程实际设计了基于温度、温度变化率及两者乘积的交叉项的多参量线性补偿模型，并进行实验验证。结果表明，运用了本文的温度漂移补偿方法后，能够抑制启动误差，提高寻北精度，缩短有效寻北时间。

2.   光纤陀螺温度漂移原理与补偿模型

2.1   光纤陀螺温度漂移原理

式中：β₀为自由空间中的传播常数；n为光纤的折射率；c为真空中的光速；∂n/∂T为光纤折射率随温度的变化率；z为光纤中某点的位置；$\Delta T(z, t)$为t时刻该点的温度变化率。

从式(1)可以得知，由非互易性相位延迟产生的温度漂移与光纤环温度变化率$\Delta T$有关。除此之外，温度漂移还与光功率及电路增益受温度影响导致的电路等效相位延迟和由光学系统的温度敏感性导致的温度漂移有关，而这些因素导致的温度漂移与温度T的各次幂有关^[10]。

光纤陀螺上电后，由于各元器件的发热及工作环境温度变化等使得光纤陀螺的工作温度发生变化，从而导致光纤陀螺的温度漂移也随之改变，而其中光纤环受温度影响导致的热致非互易性相位延迟是主要影响因素^[8]。

当光纤环中存在不对称的温度扰动时，两束传播方向相反的光通过光纤后会产生非互易性相位延迟，即Shupe效应^[9]。该非互易性相位延迟和由旋转产生的Sagnac相位延迟混合在一起，影响了光纤陀螺的测量精度。在光纤长度为L的光纤环中，两束分别沿顺、逆时针方向传播的相干光，因不对称的温度扰动所产生的非互易性相位延迟为

2.2   光纤陀螺温度漂移补偿模型

式中：D为由温度变化引起的温度漂移；T为环境温度；$\Delta T$表示温度变化率；${c_T}$、${c_{\Delta T}}$分别为温度敏感系数与温度变化率敏感系数。为获得更精确温度补偿模型，本文在基础模型的基础上加入了温度与温度变化率的交叉项，形成多参量线性模型方程：

式中：a为温度与温度变化率的交叉项敏感系数；b为温度的平方项敏感系数；c为温度敏感系数；d为温度变化率的平方项敏感系数；e为温度变化率敏感系数；f为常数项。

由于本文目的是为了研究寻北过程的快速化，因此采用了计算量最小的多参量线性模型。目前，线性及多项式建模思路主要是基于IEEE标准(IEEE Std 952-1997)中的光纤陀螺温度漂移模型^[11]

3.   光纤陀螺温度漂移补偿模型建立方法

因为光纤陀螺输出含有随机漂移，直接用于建模存在较大误差，因此需要对光纤陀螺输出进行滤波处理，其中最常用的是Kalman滤波。又因为Kalman滤波需要得到已知的系统方程，所以本文采用自回归移动平均模型(autoregressive-moving average, ARMA)建模的方式得到系统方程。又因为ARMA建模需要满足建立模型的时间序列是一个零均值的平稳随机过程，所以本文采用了经验模态分解(empirical mode decomposition, EMD)方式对趋势项进行分离，具体流程图如图 1。

由于光纤陀螺的输出信号中含有随机漂移高频分量，使得信号的复杂度大大提高，导致模型拟合精度降低，不利于建立温度漂移模型。为了解决这个问题，本文采用了一些方法来降低光纤陀螺输出信号的随机漂移对建模过程的影响。

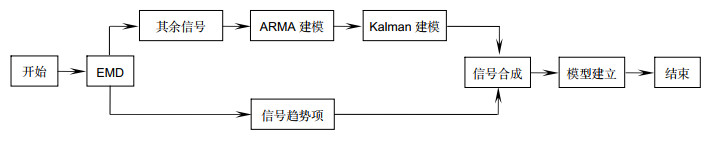

Figure  1.  Full-Size Img PowerPoint

Flow chart of fiber optic gyro temperature drift compensation model

3.1   EMD

EMD是一种数据驱动的自适应时域分解算法，它依据信号自身的特点，按频率自适应地将信号分解为具有物理意义的多尺度时频特性本征模态函数，对非线性及非平稳信号的处理比较适合^[12]。

将光纤陀螺的输出信号输入EMD，通过筛分的方式分解得到若干个从高频到低频的IMF与残差信号：

式中T为IMF信号总时间长度。

其中：阶数小的IMF分量主要为高频成分；阶数大的IMF分量则为低频成分。光纤陀螺输出信号EMD处理的主要思想就在于，含噪声的光纤陀螺输出信号的有效能量主要集中在低频段，频段频率越高，有效能量就越低。因此，存在某一阶f_IMF(k)分量，使得其后的IMF分量以有效信号为主要成分，而之前的k–1个IMF分量中则是以噪声为主要成分^[14]。本文采用IMF的平均能量作为f_IMF(k)的选取判据。第i阶IMF的平均能量可以表达为

根据式(5)评估光纤陀螺的输出信号经过EMD分解后各IMF的平均能量，找到平均能量开始由降转增的第k个IMF分量，则可以利用从第k个开始的IMF作为光纤陀螺有效信号，亦即信号趋势项：

考虑到第k个之前的IMF中除了噪声外还存在部分有效信号，将这部分进行ARMA建模与Kalman滤波处理，提取出其中的有效信号，这部分为其余信号

EMD滤波方法主要有两类，一类是直接重构法，直接重构法采用直接移除主要成分为噪声的本征模态函数(intrinsic mode functions, IMF，用f_IMF表示)，只将剩余项求和得到的重构信号作为滤波结果。由于在滤波过程中滤除了部分有效信号，使得信号会发生一定的变形，而且滤波效果主要受分解精度的影响。而另一类阈值滤波法则改善了这些缺点，因此本文采用了阈值滤波法。运用EMD提取原来非线性非平稳信号中的趋势项，从而使信号符合零均值、平稳性假设，能够符合ARMA建模条件，继而能够进行Kalman滤波处理。具体算法如下^[13]：

3.2   ARMA

所以在对光纤陀螺输出信号进行时序分析和建模的过程中，要先对其是否为零均值平稳随机过程进行检验。而光纤陀螺输出信号经过EMD处理后得到的其余信号${r_{{\rm{res}}}}(t)$能够通过零均值、平稳性、随机性检验，能够用ARMA进行建模。再利用赤池信息量准则(Akaike's information criterion, AIC)确定合适的模型阶数。然后进行模型参数的估计。

ARMA(p，q)是时间序列中最为重要的模型之一，它主要由两部分组成：AR表示p阶自回归过程，MA表示q阶移动平均过程。在一定的近似范围上，任一广义平稳随机过程可由合适阶数的ARMA(p，q)模型进行近似^[15]。设有一零均值平稳随机时间序列{y_t}，其ARMA模型如下：

式中：y_t为时间序列{y_t}在t时刻的数据；ϕ_i为自回归参数；$\theta$_i为移动平均参数；a_t为残差序列，一般为白噪声。

3.3   Kalman滤波

其中：Z_k表示k时刻系统的观测矩阵，H表示系统的观测矢量矩阵，X_k表示k时刻系统的状态矢量，v_k表示k时刻系统的观测噪声。

在对光纤陀螺输出信号降噪，提高寻北精度中应用最多的滤波方法是Kalman滤波。Kalman滤波方法，又称最优化递归型数据处理算法, 是在线性最小均方误差的准则下对信号的最优递归型进行估计，同时其增益矩阵在滤波的过程中随当前的状态量不断进行修正，所以又是一种时变的递推型滤波器。其基本思想是利用上一时刻的估计值与当前时刻的观测值来对状态变量进行估计。

进行Kalman滤波最重要条件是需要建立状态方程和量测方程，而状态方程和量测方程的建立，以及Kalman滤波生效需要待滤波的时间序列有一个确定模型方程，因此以上对输出信号的时间序列的模型方程的建立是能够运用Kalman滤波方法的基础。

对于平稳线性离散系统，其量测方程的一般形式：

而将ARMA模型转化为状态空间模型主要有Akaike、Harvey、Aoki三种方法，这里使用了较为常用的Harvey方法。

对于平稳线性离散系统，其状态方程的一般形式

其中：X_k表示k时刻的状态矢量，X_k–1表示k–1时刻的状态矢量，Φ表示系统状态的转移矩阵，Γ表示过程噪声矢量系数矩阵，w_k–1表示k–1时刻系统的过程噪声矢量。

3.4   模型建立与补偿效果

用同样的方法从启动时温度信号${t_{{\rm{temp}}}}(t)$得到滤波后的温度信号${T_{{\rm{temp}}}}(t)$。然后利用${T_{{\rm{temp}}}}(t)$与${G_{{\rm{gyro}}}}(t)$用最小二乘误差(LSE)准则建立如式(3)的温度漂移补偿模型。

在静态条件下进行光纤陀螺启动实验，记录光纤陀螺启动过程中的温度及对应光纤陀螺输出，采样频率为1 Hz，光纤陀螺输出信号及温度如图 2所示，其中数据单位均为直接测得的数字量。光纤陀螺启动过程是一个温度变化率逐渐减小的升温过程，温度变化率最大值为0.0545 ℃/s。

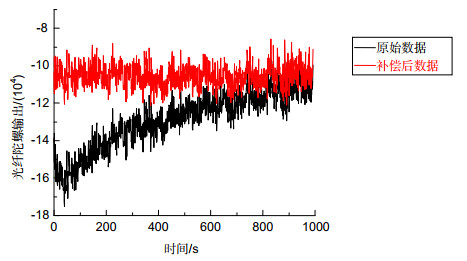

Figure  3.  Full-Size Img PowerPoint

Fiber optic gyro temperature compensation effect

将得到的启动时光纤陀螺输出信号${g_{{\rm{gyro}}}}(t)$用EMD分为信号趋势项${E_{{\rm{trend}}}}(t)$和其余信号${r_{{\rm{res}}}}(t)$，将其余信号${r_{{\rm{res}}}}(t)$用ARMA建模，然后用Harvey方法将其转化为状态方程与量测方程，进行Kalman滤波后得到滤波后剩余信号${R_{{\rm{res}}}}(t)$，将滤波后剩余信号${R_{{\rm{res}}}}(t)$与信号趋势项${E_{{\rm{trend}}}}(t)$相加得到滤波后的光纤陀螺输出信号${G_{{\rm{gyro}}}}(t)$。

利用建立的温度漂移补偿模型对图 2所示的光纤陀螺原始输出数据进行补偿得到结果如图 3，光纤陀螺输出信号补偿前后零偏稳定性分别为1.25 °/h和0.489 °/h，温度漂移补偿效果明显。

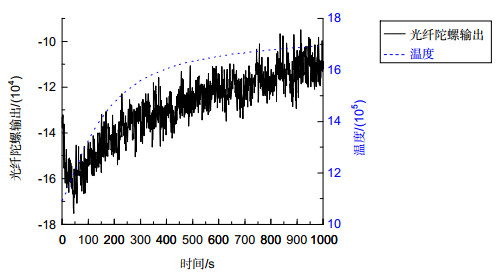

Figure  2.  Full-Size Img PowerPoint

Fiber optic gyro static experiment results

4.   寻北实验与结果分析

为验证温度漂移补偿对光纤陀螺寻北启动误差的抑制效果，在室温下对光纤陀螺用四位置法进行了寻北实验^[16]。光纤陀螺置于转台上，输入轴垂直于转台转轴保持水平安装。在圆周内等间距取8个方位，在各方位上进行多次光纤陀螺寻北实验，实验中，各位置总采样时间为60 s，采样频率为1 Hz。

寻北实验分为组间断电寻北试验与次间断电寻北试验两项。组间断电寻北试验用于获得启动过程对整体寻北精度的影响以及在上电后经过一段时间的稳定后光纤陀螺的寻北精度，并在此基础上进行温度漂移补偿，以便验证温度漂移补偿算法对于稳定状态下光纤陀螺寻北精度的影响。次间断电寻北试验则用于获得在上电后未经过一段时间的稳定时光纤陀螺的寻北精度，并在此基础上进行温度漂移补偿，从而验证补偿算法对于启动过程中寻北效果改善的有效性。

4.1   组断寻北实验

在与启动实验相同条件下，组断寻北实验共进行8组实验，每组重复寻北实验10次，共80次。各组实验间断电3600 s，以保证光纤陀螺在各方位上的寻北实验的启动过程均相同。为了表现含冷启动过程的整体寻北精度与稳定段寻北精度的差别，故分别计算每组寻北实验中的首次实验数据除去与否的寻北精度，其中去首次实验的数据可以体现启动过程结束后陀螺稳定段的寻北精度。然后将所有数据利用启动实验中得到的温度漂移补偿模型进行补偿后计算寻北精度。得到的寻北精度结果如表 1。

可以看出，光纤陀螺在稳定段的寻北精度与含冷启动过程的整体寻北精度有着明显的差异。采用温度漂移补偿后无论是稳定段寻北精度还是整体寻北精度，相对原始数据均有所提升。特别地，采用温度漂移补偿之后光纤陀螺整体寻北精度与稳定段寻北未补偿时精度相当。

4.2   次断寻北实验

可以看出，在光纤陀螺冷启动直接进行寻北时，采用温度漂移补偿之后寻北精度提升了79%，与组断实验时稳定段的寻北精度相当，更表明了本文提出的温度漂移补偿方法能够消除光纤陀螺的寻北启动误差，从而提高光纤陀螺寻北精度，缩短了光纤陀螺有效寻北所需的时间。

次断寻北实验为在与启动实验相同条件下，共进行8组实验，每组重复寻北实验7次，共56次。各组实验间转动转台，改变待测的方位角。各次实验间断电1200 s，以保证光纤陀螺在各方位上的寻北实验的启动过程均相同，使得每次寻北实验均在光纤陀螺冷启动后便直接进行。得到的寻北实验数据先直接进行寻北精度计算，然后利用启动实验中得到的温度补偿模型进行补偿后再次进行寻北精度计算，得到的结果如表 2。

5.   结论

光纤陀螺冷启动直接进行寻北时，通过温度漂移建模补偿后，得到的寻北精度比原始数据有显著提升，达到与稳定状态相当的程度。而在光纤陀螺稳定段进行寻北时，通过温度漂移建模补偿后，不影响寻北精度。因此，本文提出的光纤陀螺温度漂移补偿方法能够提高光纤陀螺冷启动直接进行寻北的寻北精度，使得光纤陀螺在冷启动直接进行寻北时也能有较高的精度，从而更好地发挥光纤陀螺快速性的优势，进一步实现寻北过程的快速化，在光纤陀螺其他应用领域，如快速对准，也有很好的工程应用前景。
